중성선

Caution

시공은 전기관련 전문기술이 필요하므로, 전기기사 또는 기능사 자격증을 소지한 사람이 설치하여야 합니다.

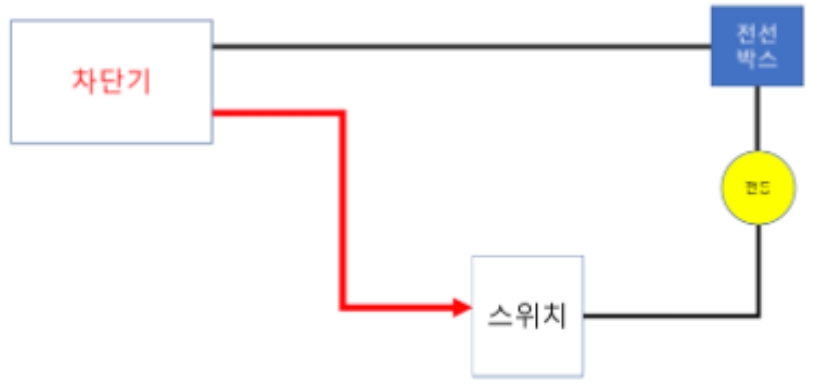

• 일반 가정집의 스위치 배선: 차단기에서 나온 활선이 스위치, 전등을 지나 다시 차단기로 연결되는 구조로, 중성선이 없는 구조

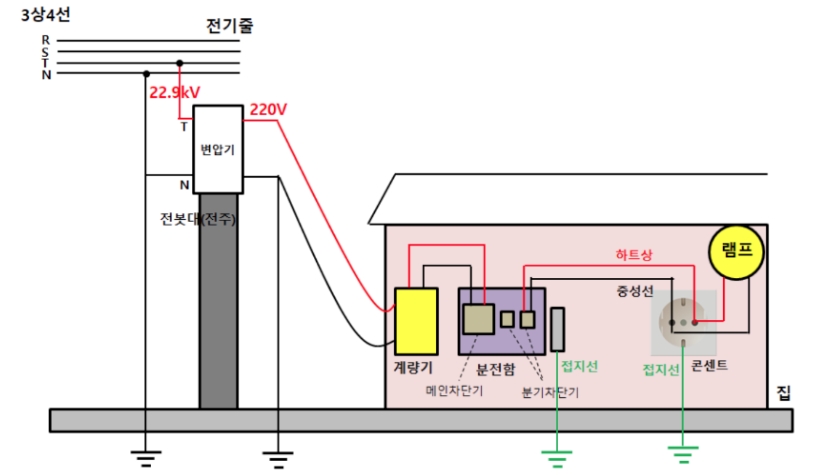

• 중성선은 땅과 연결 접지되어 있는 구조로 이해하면 좋다. 하지만 중성선 자체가 바닥에 접지 되어 있는 것이 아니라 중성선의 끝부분이 접지선과 연결되는 것으로 이해해야 한다.

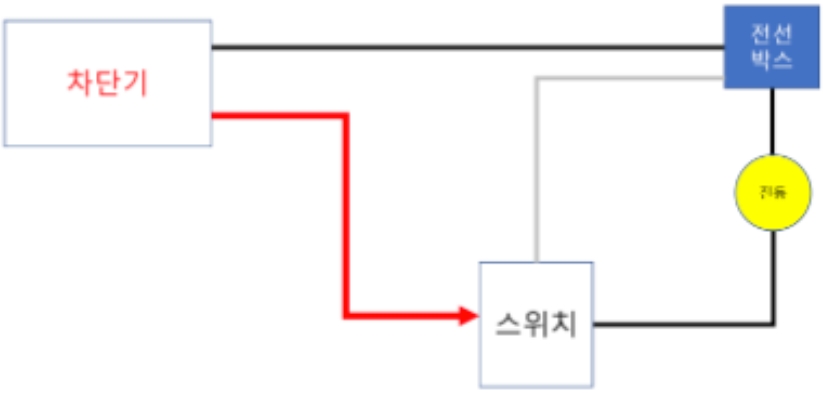

• 중성선 시공이 된 경우 배선, 전등을 통과한 지점에서 스위치로 새로운 배선을 추가

• 중성선 스위치의 장점

  • 스위치를 끈 상태에서도 전원공급이 가능, 스위치에 전원이 차단되지 않아 안정성 측면에서 장점

  • 기존의 2선식 스위치에 비해 더 높은 용량의 조명(부하) 연결 사용 가능

  • 디밍, CCT 제어 조명의 경우 드라이버 연결이 필수이다. 드라이버의 경우 상시 전원이 필요하여 IoT 조명 사용의 경우 중성선 스위치 사용을 권장

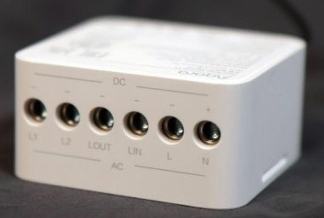

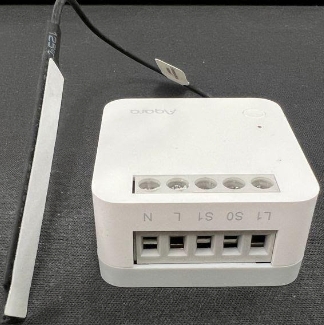

• 중성선 포함 아카라 제품 예

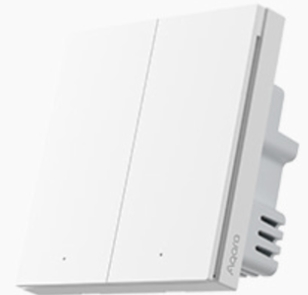

  • 스마트 조명 스위치 H1
