디스플레이 스위치 V1

이 제품은 중성선이 있는 스마트 2채널 벽 스위치로, 4개의 설정 가능한 버튼을 갖추고 있습니다. 각 버튼에는 다양한 테마, 아이콘 또는 텍스트를 설정할 수 있어, 사용자는 각 버튼이 제어하는 조명 또는 기기의 기능을 추측 없이 명확하게 식별하고 제어할 수 있습니다. 이 제품은 전력 모니터링 기능과 Matter over Bridge 지원을 통해 에너지 효율성을 향상시키고, 동시에 사용자의 접근성과 편의성도 강화합니다.

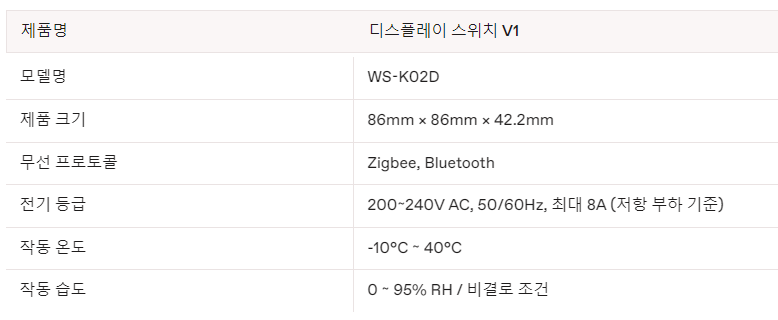

제품사양

주의 사항

본 제품은 장난감이 아닙니다. 어린이를 이 제품에서 떨어뜨려 주십시오.
본 제품은 실내 사용을 위해 설계되었습니다.
습한 환경이나 실외에서 사용하지 마십시오.
수분에 주의하십시오. 제품에 물이나 다른 액체를 엎지 마십시오.
이 제품을 열원 근처에 두지 마십시오. 정상 환기가 없는 상태에서 보관하지 마십시오. 본 제품을 스스로 수리하지 마십시오. 모든 수리 작업은 인가된 전문가에 의해 수행되어야 합니다.
본 제품은 가정 생활의 품질을 향상시키고 기기 상태를 알려주는 데 적합합니다. 사용자가 제품 사용 지침을 위반할 경우, 제조사는 어떠한 리스크나 재산 손실에 대해 책임지지 않습니다.
디스플레이 화면을 날카로운 물건으로 긁지 마십시오

경고

스마트 조명 스위치 설치는 전기관련 전문기술이 필요하므로, 전기기사 또는 기능사 자격증을 소지한 사람이 설치하여야 합니다. 안전을 위해서, 설치하기 전에 반드시 설치 설명서를 읽고 설치하여 주시기 바랍니다.
해당 제품은 실내용 조명 스위치입니다. 옥외의 고습한 환경에서 사용하지 마십시오.
상가 혹은 사무실에 설치할 때에는 각 버튼에 연결되는 전등 용량을 확인해 주세요.
해당 제품을 열원 근처에 설치하지 마십시오.
제품에 전열기구를 연결하거나 임의 개조 시, 고장의 원인이 됩니다.
리셋 시, 전등이 꺼질 수 있습니다.

설치방법

전원 차단: 설치 전에 반드시 차단기에서 전원을 꺼야 합니다.

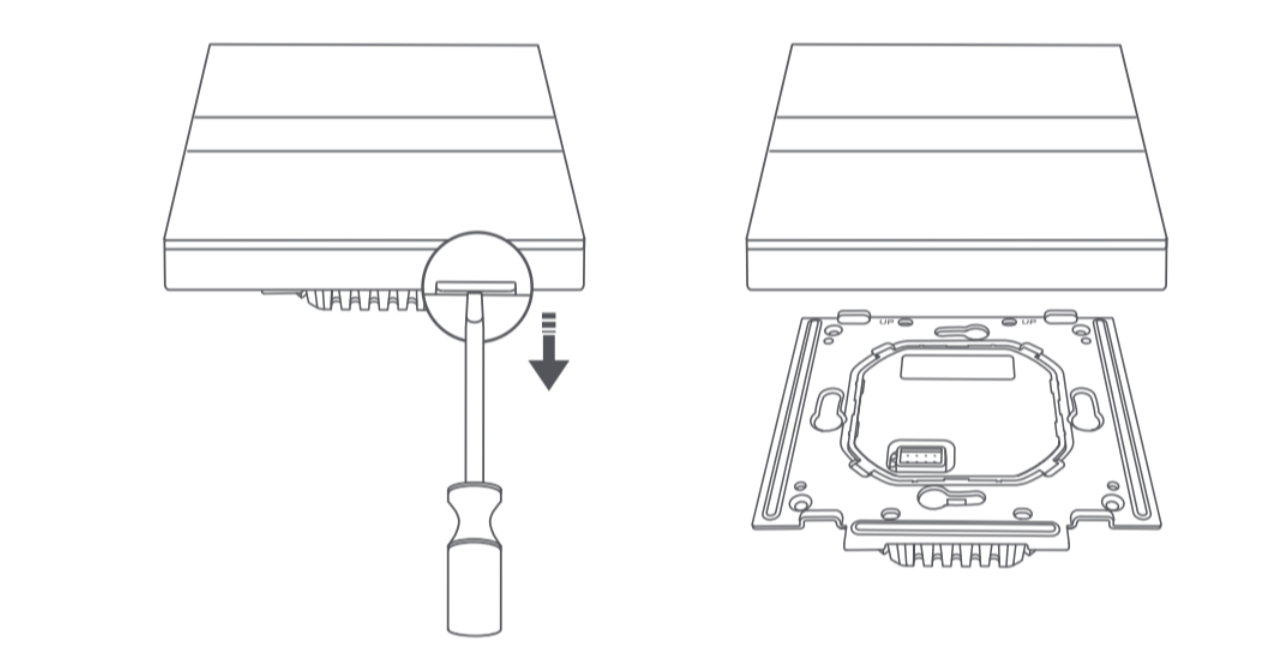

패널 제거: 십자 드라이버로 스위치 패널을 조심스럽게 분리합니다.

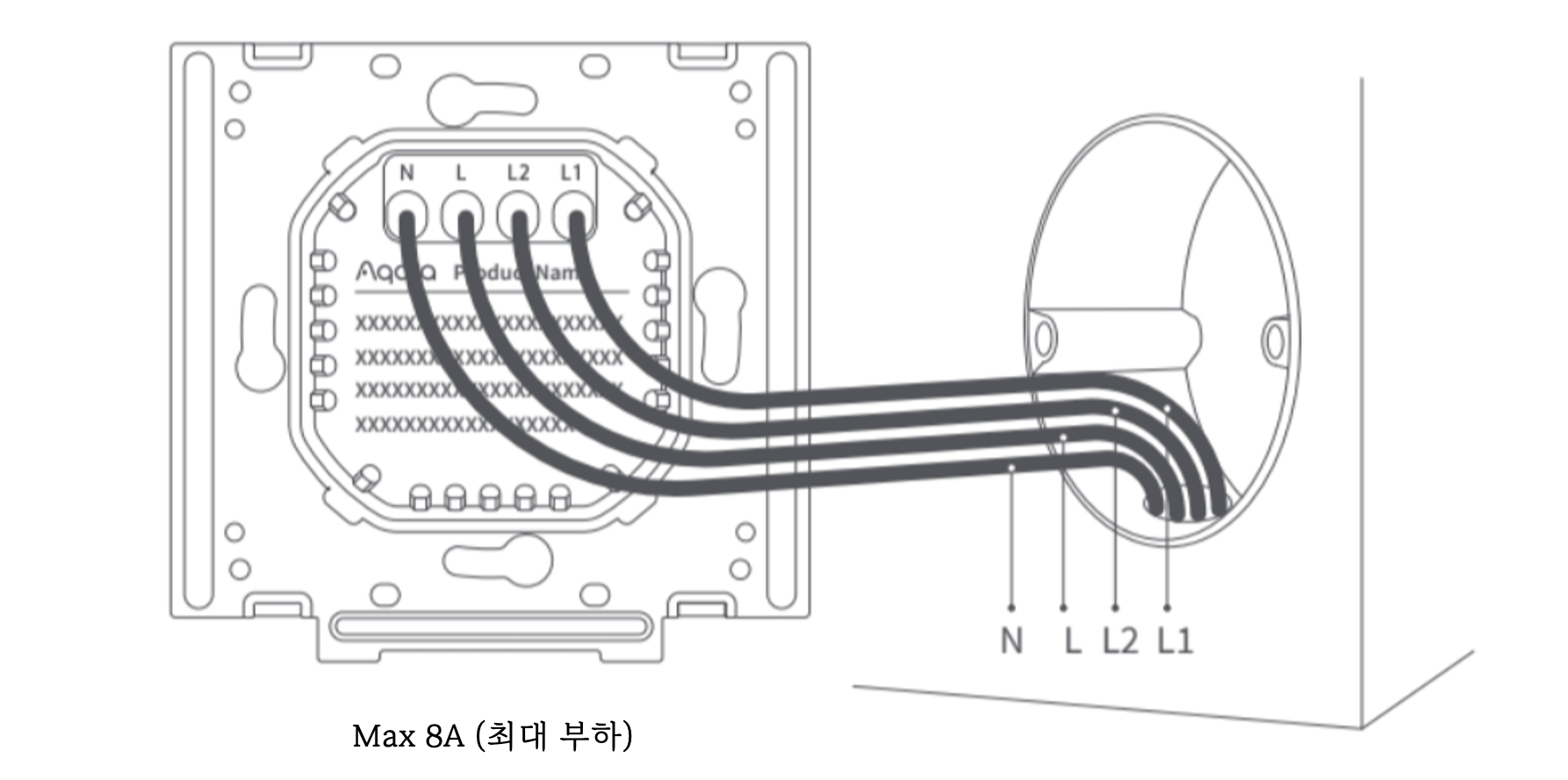

배선 연결:
- 전선은 L (전원선), N (중성선), L1/L2 (부하선)에 연결합니다.
- 나사로 단단히 고정합니다. (최대 부하 8A)

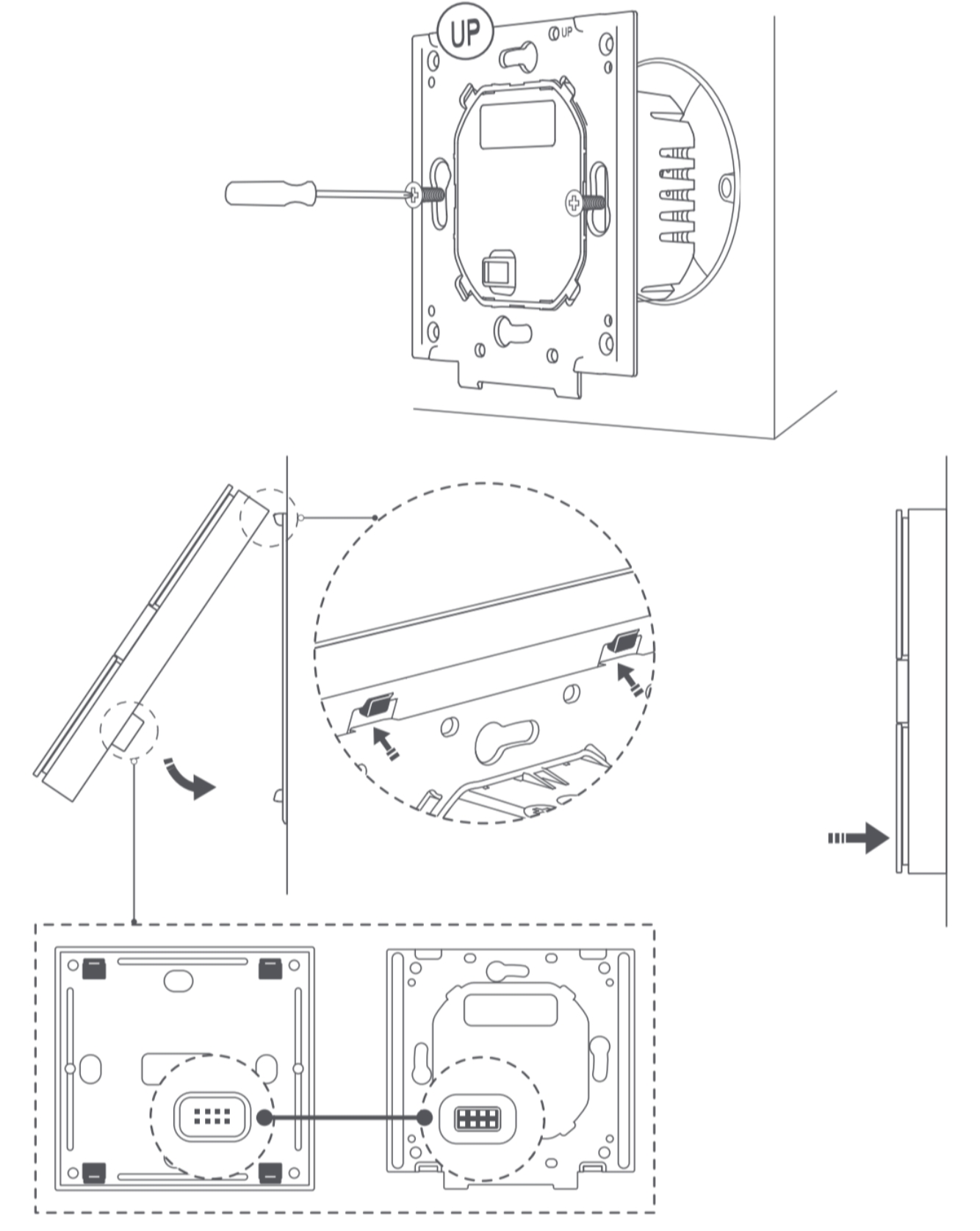

벽체 고정: 제품을 벽면 박스에 포함된 나사로 고정한 후 패널을 밀어 넣어 고정합니다.

전원 복원: 메인 전원을 켜고 화면이 정상적으로 켜지는지 확인합니다.
앱 설치: Aqara Home 앱을 다운로드합니다
연결: 앱을 열고 "+"를 눌러 "디스플레이 스위치 V1" 선택 → 안내에 따라 연결합니다.

스위치박스

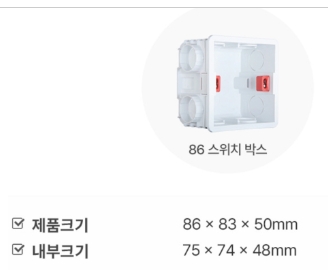

일반 86 사이즈 스위치와 다르기 때문에 아래와 같은 유형의 스위치 박스 시공이 필요합니다. 참고로, 하기 스위치 박스는 공식몰 또는 알리익스프레스를 통해서 구매하실 수 있습니다.

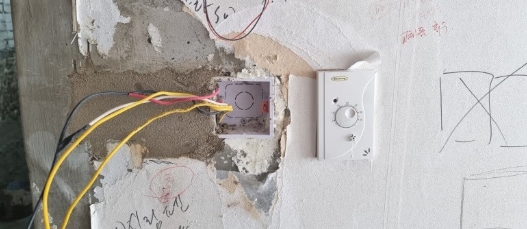

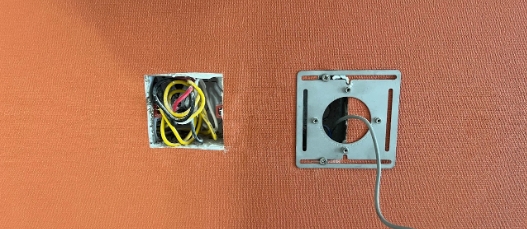

스위치 박스가 크더라도 시공 방식에 따라 깔끔한 마감이 가능합니다. 사진 예시처럼 매립 >> 폼으로 고정 >> 도배 또는 필름 마감 순으로 진행하시면 됩니다.

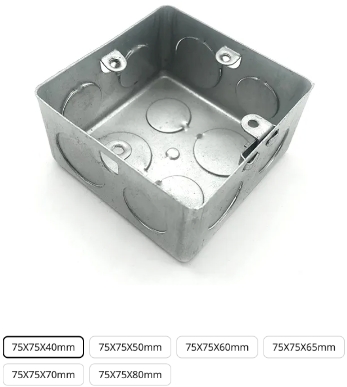

스위치 박스 크기 때문에 마감에 문제가 우려될 경우 보다 작은 사이즈의 스틸 스위치 박스 적용도 고려해 보실 수 있습니다. 참고로 알리익스프레스에서 다양한 규격 선택도 가능합니다.

자주 묻는 질문

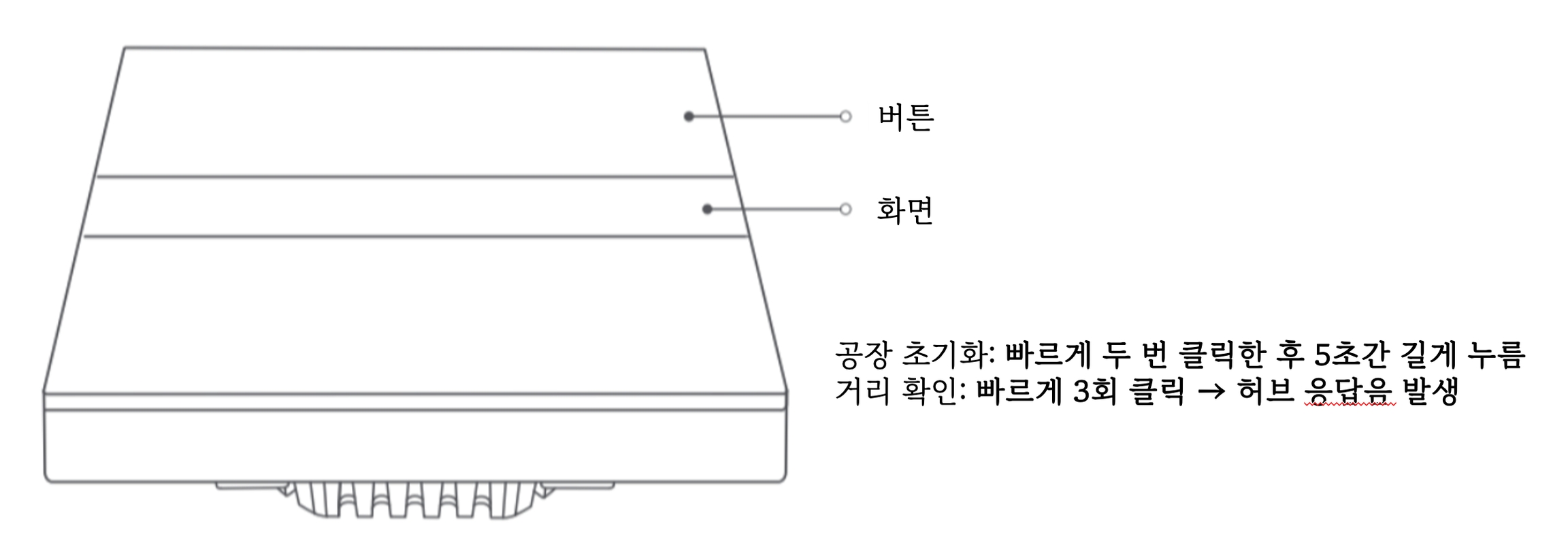

초기화 방법은 무엇인가요?

답변 3 :

전원이 들어오고 네트워크에 연결되지 않은 경우, 기본적으로 네트워크 모드로 진입하며, 화면에 초록색 불이 깜빡입니다.
이미 네트워크에 연결된 상태에서 초기화하려면: 1) 아무 버튼이나 빠르게 두 번 누르고, 2) 5초 이내에 다시 길게 8초 이상 누릅니다. 3) 화면이 재시작되면 초기화가 완료됩니다.

단자를 잘못 연결하면 합선이 발생하나요?

배선이 잘못되면 벽 스위치가 작동하지 않거나 합선이 발생하여 손상될 수 있습니다. 다음 사항에 유의하세요:

중성선과 전선이 바뀌면 스위치가 동작하더라도, 꺼진 상태에서도 등기구에 전류가 남아 감전 위험이 생깁니다.
부하선(L1)을 L 또는 N 단자에 잘못 연결하면 합선은 발생하지 않지만, 스위치가 정상적으로 작동하지 않습니다.

디스플레이 스위치 V1과 함께 사용할 때 조명의 전력 조건은 어떻게 되나요?

최소 부하 제한은 없으며,전체 회로 기준 저항설 부하 조건에서 최대 전류는 8A입니다.

디스플레이 스위치 V1과 허브간 최대 통신거리는 얼마입니까?

벽 1개를 사이에 두었을 경우, 7~10미터까지 통신 가능합니다.
벽이 더 많아질 경우, 가까운 위치에 설치하는 것을 권장합니다.

디스플레이 스위치 V1은 양방향 제어(두 장소에서 하나의 조명 제어)를 지원하나요?

무선 스위치와 함께 사용하면, 손쉽게 양방향 또는 다방향 제어를 구현할 수 있습니다. 다른 무선 스위치는 집안 대부분의 장소에 자유롭게 설치할 수 있고, 자동화 설정 후 제어가 가능합니다.
Display Switch V1 EU는 Aqara 기기의 온/오프 기능을 빠르게 제어하는 장치 설정 기능을 지원하므로, 다른 스위치 장치와 연동하여 손쉽게 양방향 제어를 구현할 수 있습니다.

버튼을 이용한 장치 설정 시 지원되는 기기 종류는?

온/오프 기능이 있는 장치(조명, 스위치, 콘센트 등)를 지원합니다.
연결 가능한 장치는 지속적으로 업데이트되며, 연동 가능 모델은 실제 사용 환경에 따라 달라질 수 있습니다.

스플레이 스위치 V1은 최대 몇 개의 장치/장면을 설정할 수 있나요?

버튼당 하나씩 최대 4개까지 장치 또는 장면을 설정하여 빠른 제어가 가능합니다.
