터치 스크린 다이얼 V1

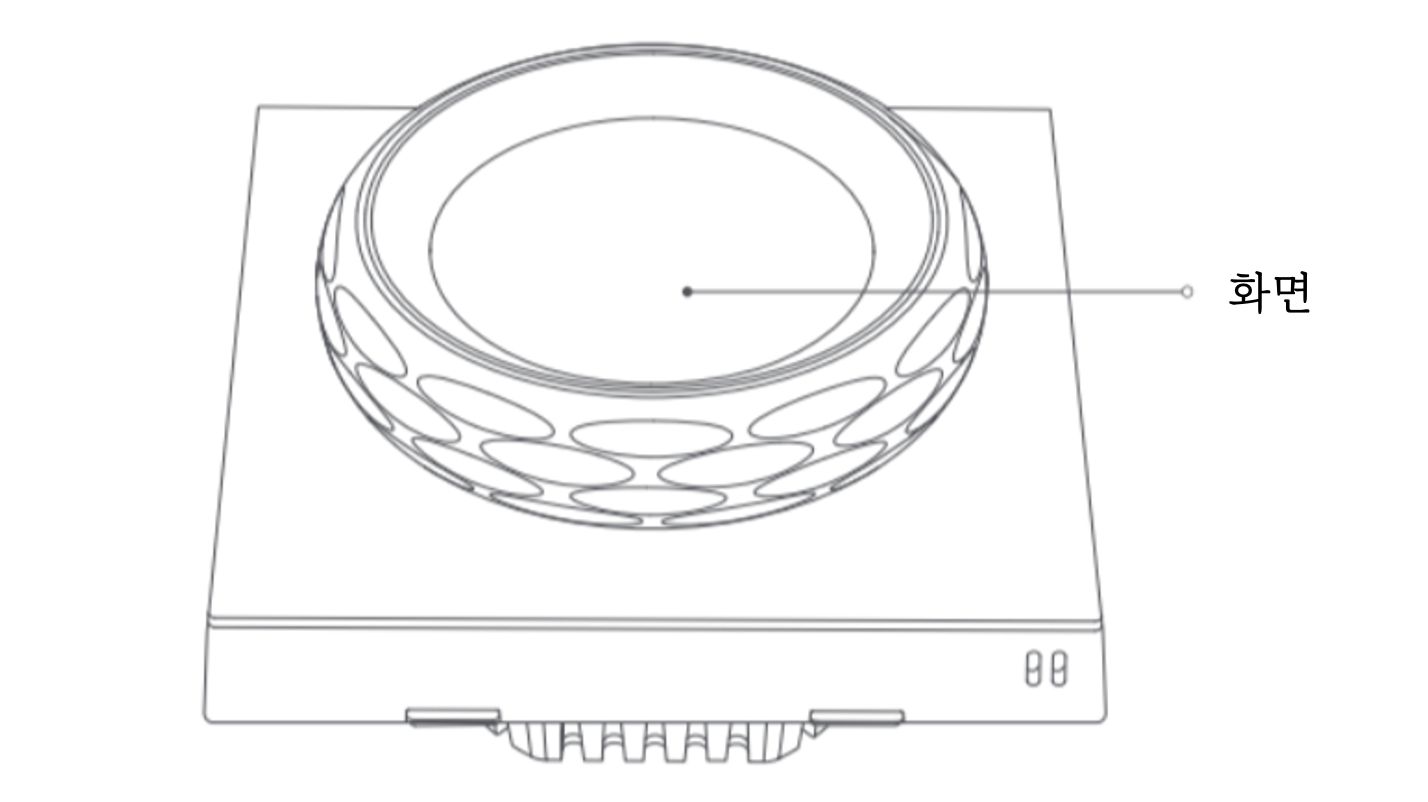

이 제품은 1.32인치 원형 터치스크린과 진동 피드백이 있는 스마트 다이얼입니다. 스마트홈 기기 대부분을 직관적으로 제어할 수 있으며, 온도/습도 센서와 존재 센서도 포함되어 있어 아카라 온도 조절기와 함께 사용할 수 있습니다. Wi-Fi 기반으로 작동하며, HomeKit, Matter 및 클라우드를 통해 타사 플랫폼과 연동됩니다.

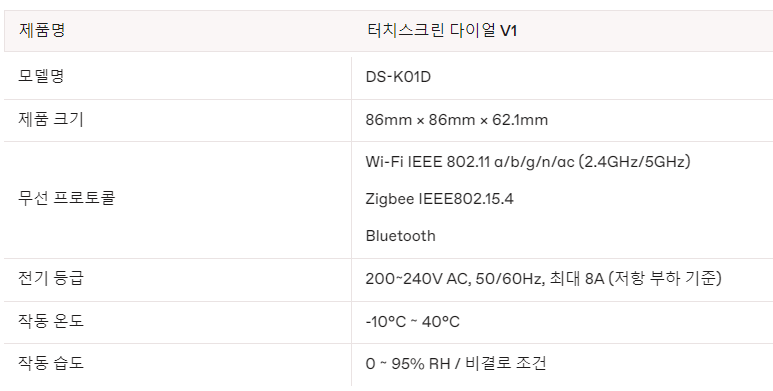

제품사양

주의 사항

본 제품은 장난감이 아닙니다. 어린이를 이 제품에서 떨어뜨려 주십시오.
본 제품은 실내 사용을 위해 설계되었습니다.
습한 환경이나 실외에서 사용하지 마십시오.
수분에 주의하십시오. 제품에 물이나 다른 액체를 엎지 마십시오.
이 제품을 열원 근처에 두지 마십시오. 정상 환기가 없는 상태에서 보관하지 마십시오. 본 제품을 스스로 수리하지 마십시오. 모든 수리 작업은 인가된 전문가에 의해 수행되어야 합니다.
본 제품은 가정 생활의 품질을 향상시키고 기기 상태를 알려주는 데 적합합니다. 사용자가 제품 사용 지침을 위반할 경우, 제조사는 어떠한 리스크나 재산 손실에 대해 책임지지 않습니다.
디스플레이 화면을 날카로운 물건으로 긁지 마십시오

경고

스마트 조명 스위치 설치는 전기관련 전문기술이 필요하므로, 전기기사 또는 기능사 자격증을 소지한 사람이 설치하여야 합니다. 안전을 위해서, 설치하기 전에 반드시 설치 설명서를 읽고 설치하여 주시기 바랍니다.
해당 제품은 실내용 조명 스위치입니다. 옥외의 고습한 환경에서 사용하지 마십시오.
상가 혹은 사무실에 설치할 때에는 각 버튼에 연결되는 전등 용량을 확인해 주세요.
해당 제품을 열원 근처에 설치하지 마십시오.
제품에 전열기구를 연결하거나 임의 개조 시, 고장의 원인이 됩니다.
리셋 시, 전등이 꺼질 수 있습니다.

설치방법

전원 차단: 설치 전에 반드시 차단기에서 전원을 꺼야 합니다.

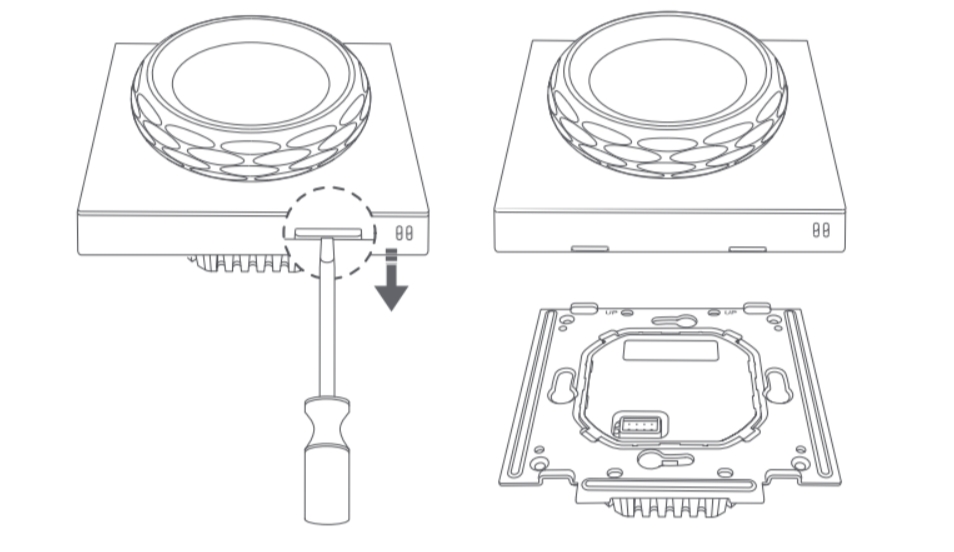

패널 제거: 십자 드라이버로 스위치 패널을 조심스럽게 분리합니다.

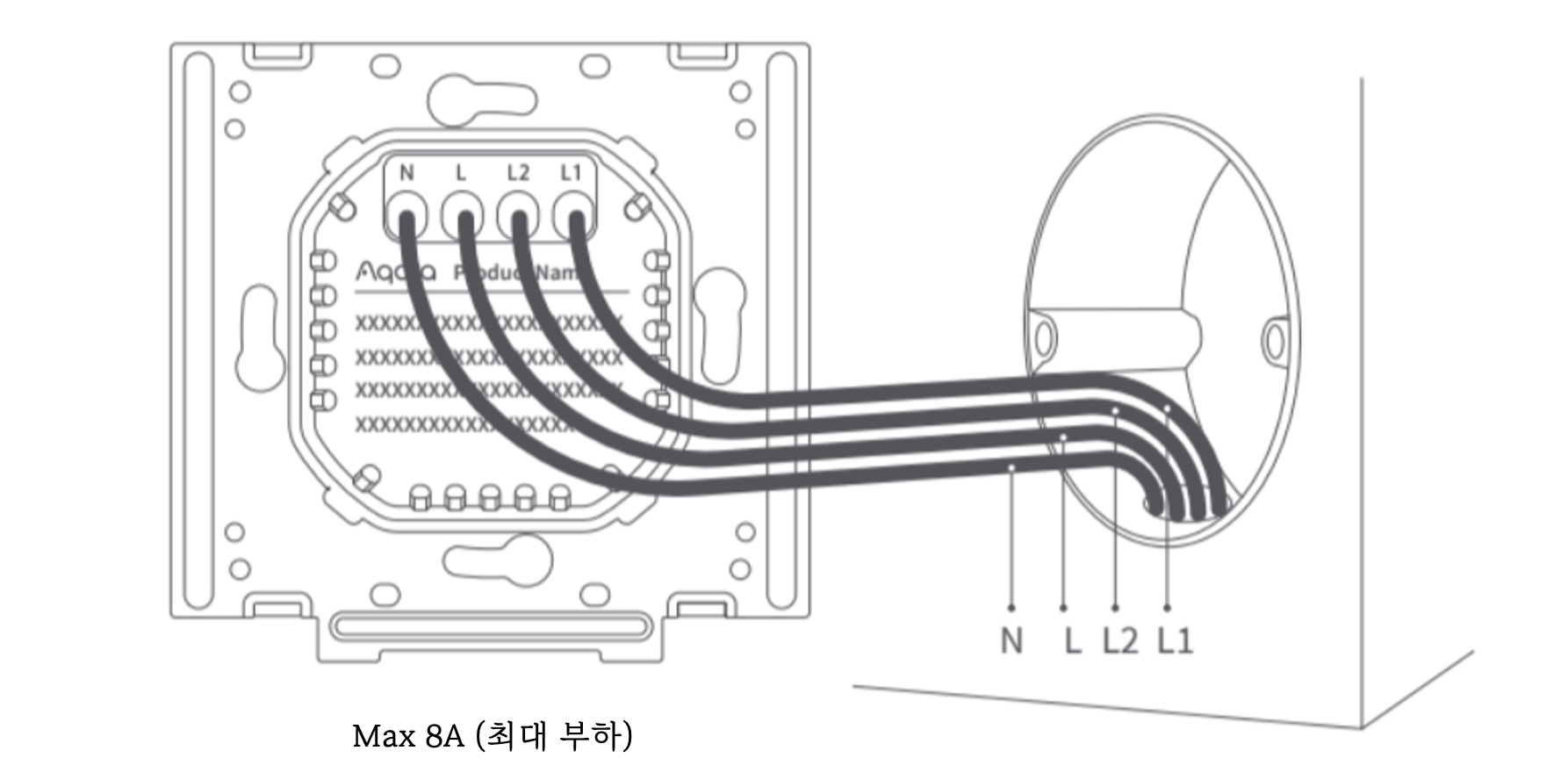

배선 연결:
- 전선은 L (전원선), N (중성선), L1/L2 (부하선)에 연결합니다.
- 나사로 단단히 고정합니다. (최대 부하 8A)

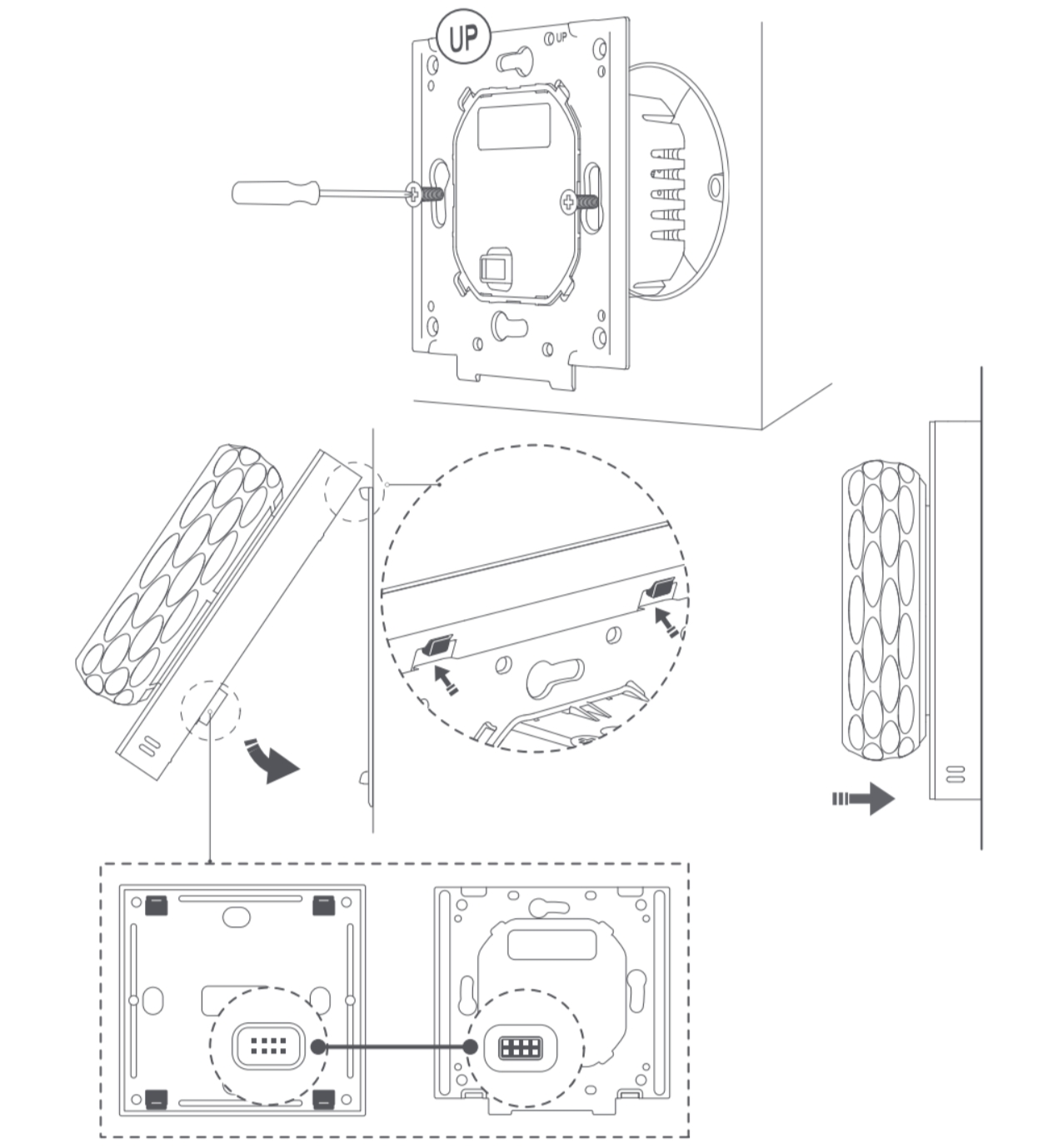

벽체 고정: 제품을 벽면 박스에 포함된 나사로 고정한 후 패널을 밀어 넣어 고정합니다.

전원 복원: 메인 전원을 켜고 화면이 정상적으로 켜지는지 확인합니다.
앱 설치: Aqara Home 앱을 다운로드합니다
연결: 앱을 열고 "+"를 눌러 "터치 스크린 다이얼 V1" 선택 → 안내에 따라 연결합니다.

스위치박스

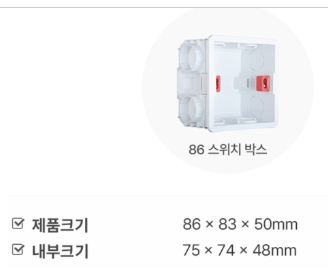

일반 86 사이즈 스위치와 다르기 때문에 아래와 같은 유형의 스위치 박스 시공이 필요합니다. 참고로, 하기 스위치 박스는 공식몰 또는 알리익스프레스를 통해서 구매하실 수 있습니다.

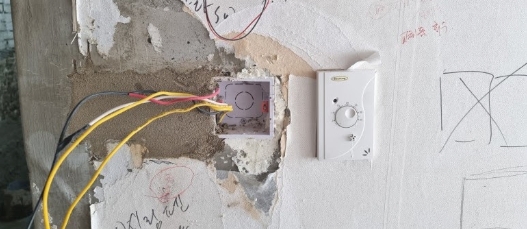

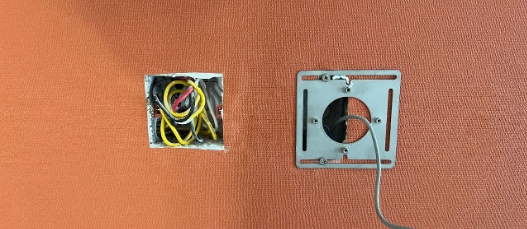

스위치 박스가 크더라도 시공 방식에 따라 깔끔한 마감이 가능합니다. 사진 예시처럼 매립 >> 폼으로 고정 >> 도배 또는 필름 마감 순으로 진행하시면 됩니다.

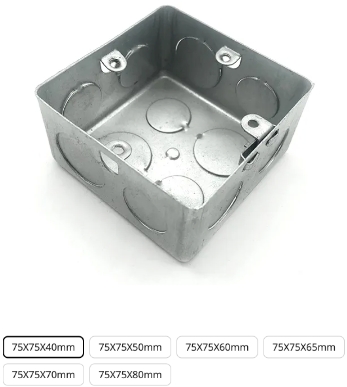

스위치 박스 크기 때문에 마감에 문제가 우려될 경우 보다 작은 사이즈의 스틸 스위치 박스 적용도 고려해 보실 수 있습니다. 참고로 알리익스프레스에서 다양한 규격 선택도 가능합니다.

(참고) 아카라카페 - 스위치 박스 비교

자주 묻는 질문

설치방법은 어떻게 되나요?

아래의 내용을 참고하여 설치를 진행합니다.

일자 드라이버를 사용하여 스위치 패널을 조심스럽게 엽니다.
드라이버로 스위치 뒷면의 단자 나사를 풀고, - 전선을 L 단자에 연결하고, - 중성선은 N 단자에 연결합니다 (집의 실제 배선 상황에 따라 중성선 유무를 참고). - 부하(조명)선은 L1, L2에 연결합니다. - 모든 배선이 정확한지 확인한 후 단자 나사를 단단히 조입니다. ※ 최대 부하 용량은 2200W를 초과하면 안 됩니다.
제공된 나사로 스위치를 벽 매립 박스에 고정하고, 스위치 패널을 다시 장착합니다. ※ 설치 전 메인 전원을 반드시 차단하세요

터치스크린 다이얼 V1 초기화 방법은 무엇인가요?

처음 전원이 공급되면(네트워크에 연결되지 않은 경우), 기본적으로 네트워크 연결 모드로 진입하며 화면에 QR 코드가 표시됩니다. 연결 후 초기화하려면: 장치의 드롭다운 메뉴에서 "설정" → "재연결" 항목을 선택하세요.

터치스크린 다이얼 V1 초기화 방법은 무엇인가요?

전선(Live, Neutral, Load) 구분은 어떻게 하나요?

일반적으로 **전선(Live)**은 빨간색,
**중성선(Neutral)**은 검정 또는 파란색,
**부하선(Load)**은 녹색 또는 노란색입니다. 정확한 확인을 위해 설치 전 전문 전기 기사가 전용 장비로 테스트하는 것을 권장합니다.

단자를 잘못 연결하면 합선이 발생하나요?

배선이 잘못되면 벽 스위치가 작동하지 않거나 합선이 발생하여 손상될 수 있습니다. 다음 사항에 유의하세요:

중성선과 전선이 바뀌면 스위치가 동작하더라도, 꺼진 상태에서도 등기구에 전류가 남아 감전 위험이 생깁니다.
부하선(L1)을 L 또는 N 단자에 잘못 연결하면 합선은 발생하지 않지만, 스위치가 정상적으로 작동하지 않습니다.

터치스크린 다이얼 V1과 함께 사용할 때 조명의 전력 조건은 어떻게 되나요?

최소 부하 제한은 없으며,전체 회로 기준 저항 부하 조건에서 최대 전류는 8A입니다.

화면 제어로 지원되는 장치는 무엇입니까?

지원되는 장치는 다음과 같습니다 : 조명, 커튼 컨트롤러, 온도 조절기, 스위치, 콘센트 등

연동 장치는 지속적으로 업데이트되며, 구체적인 제품은 실제 사용 환경에 따라 다를 수 있습니다.

허브 없이 사용 가능한가요?

본 제품은 Wi-Fi 장치로 허브 없이 독립적으로 작동합니다. 단, Aqara Zigbee 장치 설정 시에는 호환 허브가 필요합니다.

앱에서 화면 제어/설정 가능한 장치 또는 장면 수는 몇 개 입니까?

최대 18개까지 지원됩니다.

음성 비서가 내장되어 있나요?

본 제품에는 내장된 음성 비서가 없지만, Aqara Copilot을 통해 음성 제어 기능을 사용할 수 있습니다.

HomeKit을 지원하나요?

본 제품은 Apple HomeKit을 지원합니다. 연결 시

2개의 유선 스위치(부하 연결됨)와
6개의 무선 스위치로 표시됩니다.

장치, 장면, 서비스 등을 설정하는 방법은?

Aqara Home 앱에서 해당 장치 상세 페이지로 이동 후 **“구성”**을 선택합니다.
하단의 “추가(Add)” 버튼을 눌러 원하는 장치, 장면 등을 설정합니다.

터치스크린 다이얼 V1은 몇 개의 부하를 지원하나요?

2개의 부하 (L1, L2)를 지원합니다.
