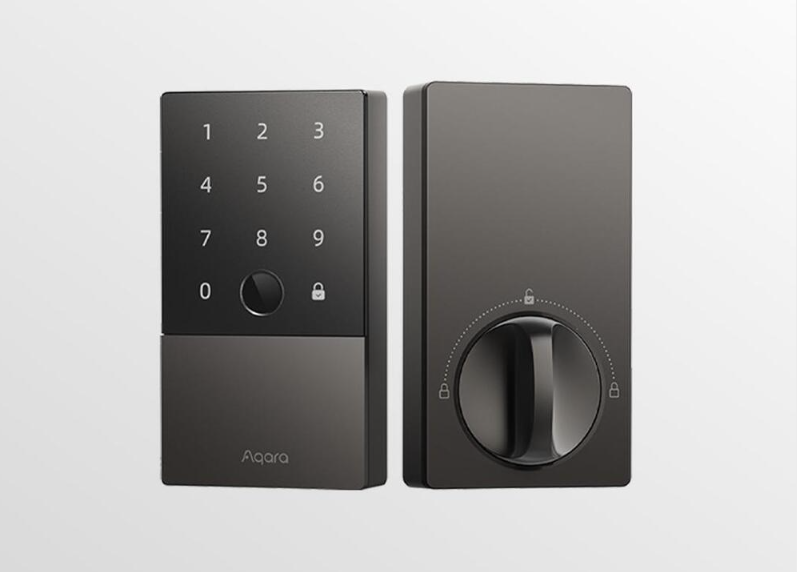

스마트 도어락 U100

1. 제품 사양 및 인증정보

제품명	스마트 도어락 U100
모델명	SDL-D01 / DL-D01D
제품 크기	(외측) 140.2 × 76.2 × 29 mm (내측) 134.2 × 73.2 × 81.4 mm
전원 방식	AA 배터리 4개 (6V), USB-C 비상 전원포트 (5V)
무선 프로토콜	지그비, 블루투스 5.0, NFC
작동 온도	-35°C ~ 66°C
작동 습도	0 ~ 93% RH / 비결로 조건

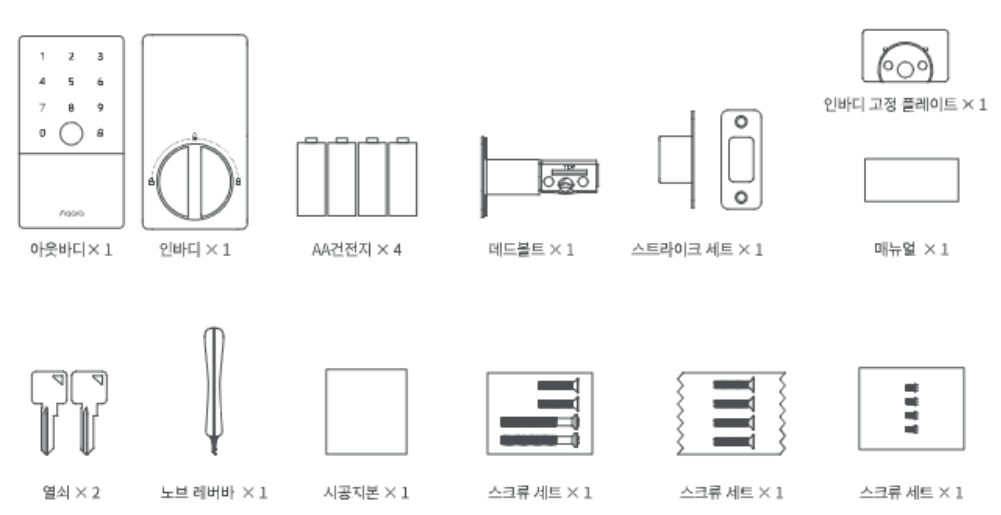

구성품	외부 패널 × 1, 내부 패널 × 1, 장착 플레이트 × 1, 데드볼트(잠금장치) × 1, 스트라이크 플레이트 키트 × 1, AA 배터리 × 4, 기계식 열쇠 × 2, 노브 제거 도구 × 1, 설치 다이어그램 × 1, 맞대는 나사 키트 × 1, 볼트 및 스트라이크 플레이트 나사 키트 × 1, 장착 플레이트 나사 키트 × 1, 사용자 매뉴얼 × 1

2. 구매 전 설치환경 점검하기

스마트 도어락 U100은 월패드 연동 및 스마트싱스 연동이 불가합니다.

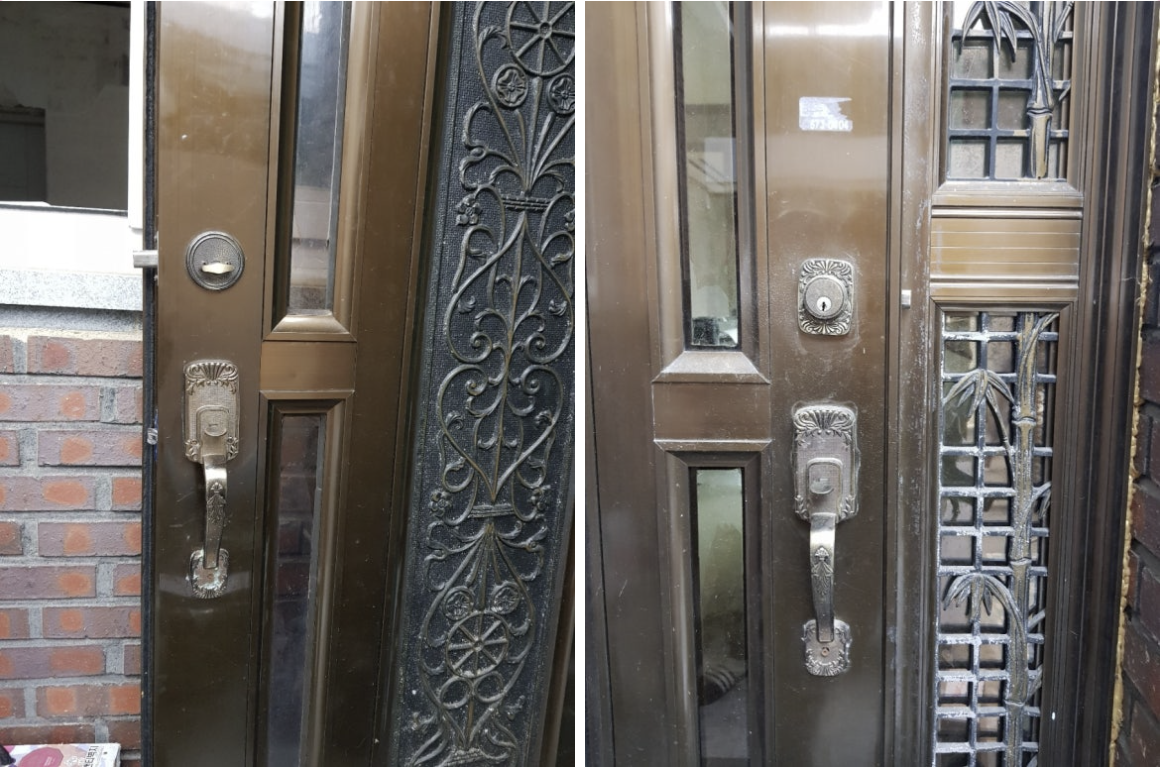

패션문, 목문 전용 도어락으로, 일반 아파트 방화문에는 설치가 불가합니다.

해당 제품은 가급적 설치 서비스를 함께 이용 해주세요.

패션문, 목문 특성 상 현장에서 추가 가공비가 대부분 발생합니다.

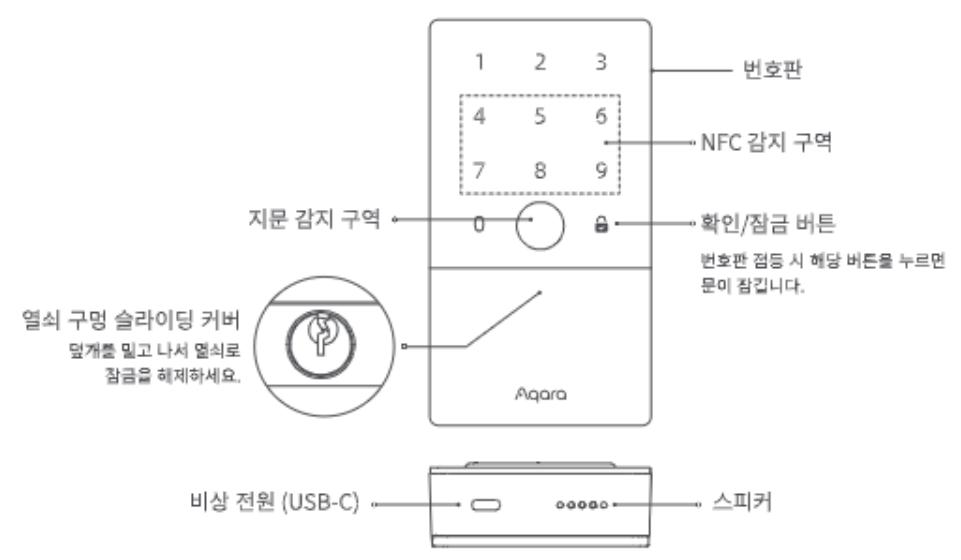

3. U100 구성품 및 소개

3. 도어락 자가 설치하기

설치 전 준비사항

Aqara Home 앱 다운로드 및 계정 생성

- Apple App Store 또는 Google Play에서 'Aqara Home' 검색 후 다운로드 - Apple Home 앱으로 직접 연결 시, 지문 인식·자동 잠금 기능은 사용 불가

설치 도구 준비

- PH1 십자드라이버 (기본 필요) - 새 문 또는 기존 문홀 조정 시 필요: 드릴, 홀쏘, 끌, 연필, 줄자, 수평기

설치 단계

백셋(Backset) 측정

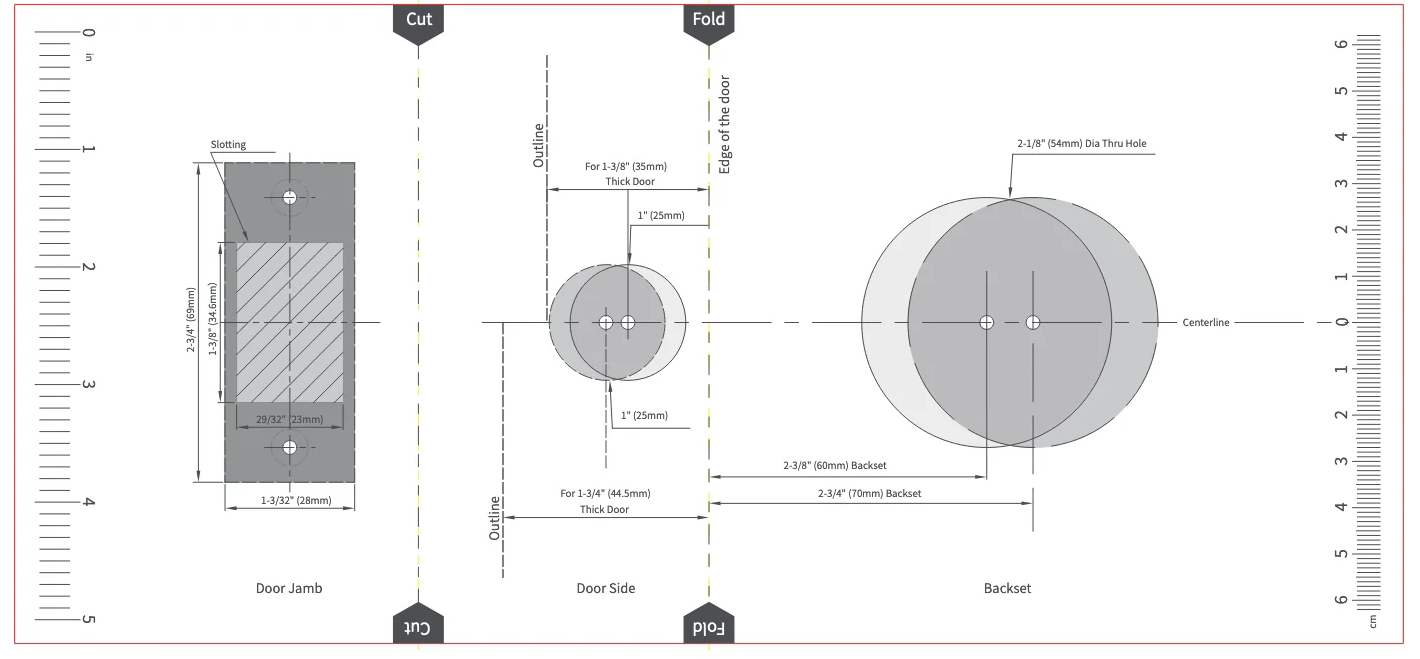

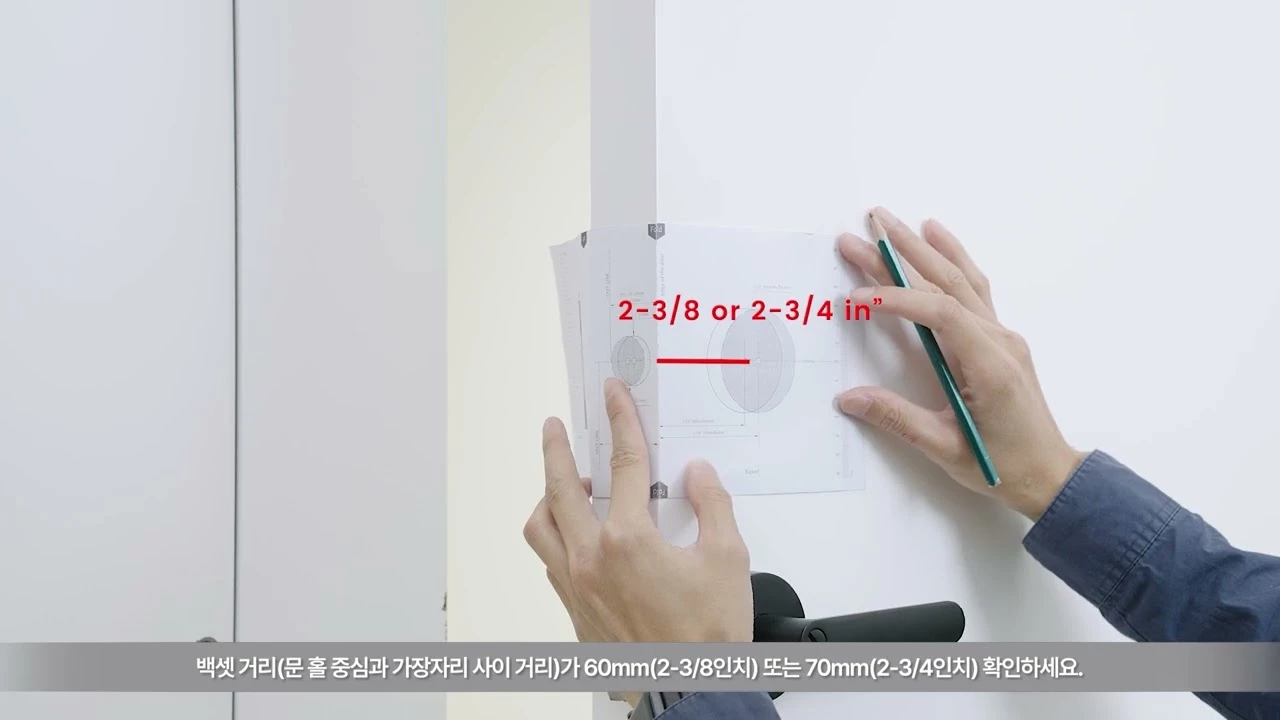

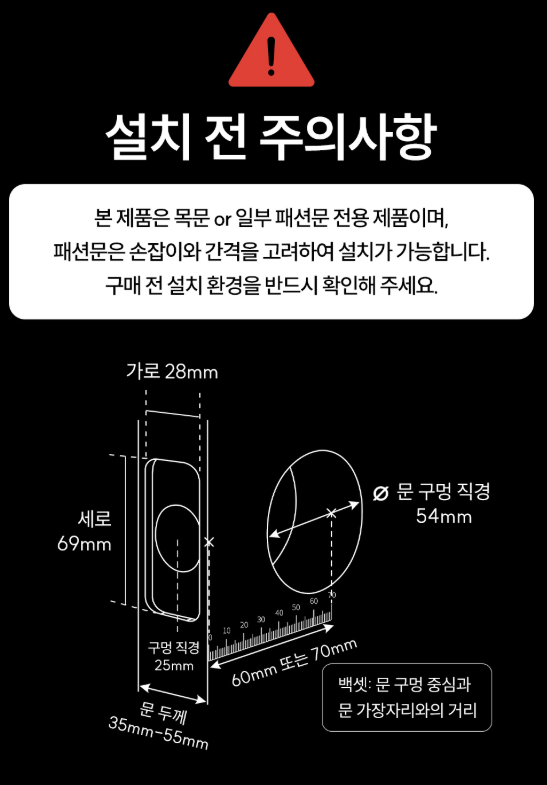

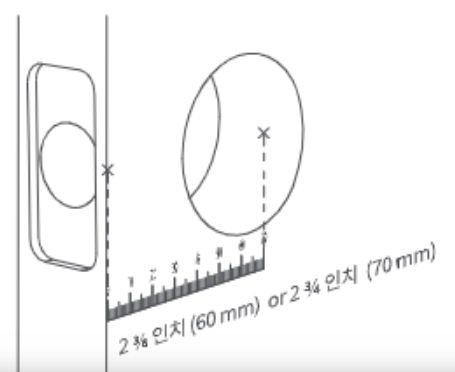

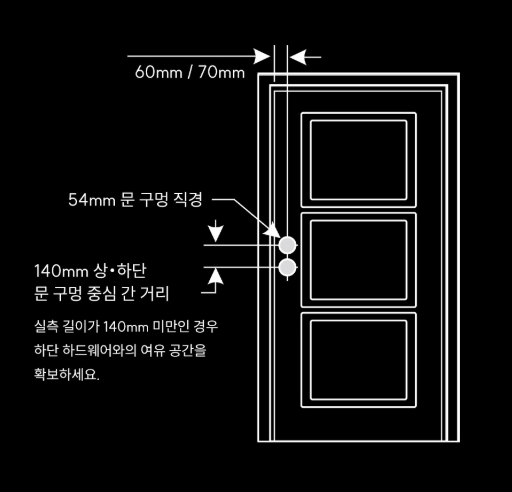

문의 가장자리부터 도어락 구멍 중심까지 거리를 측정하세요. 이 거리는 60mm 또는 70mm여야 합니다. 데드볼트 구멍의 지름은 54mm여야 합니다.

측정값에 따라 래치를 조정하세요.

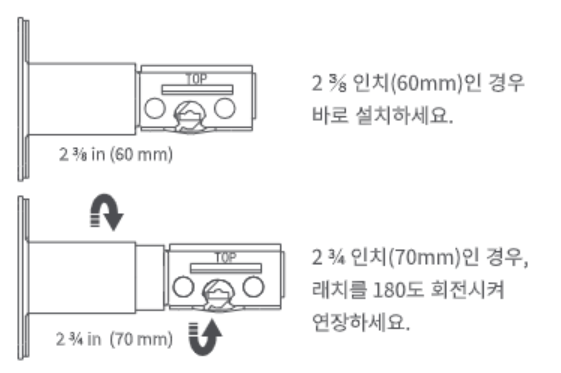

- 60mm일 경우 그대로 설치하세요. 70mm일 경우 래치를 180도 회전시켜 연장하세요.

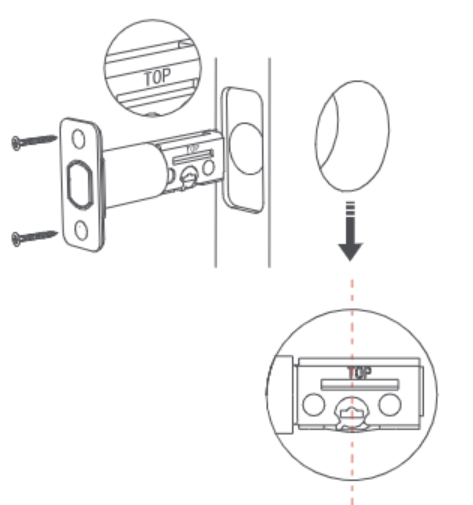

래치를 고정하고, 'TOP'이 위를 향하고 있는지 확인하세요.

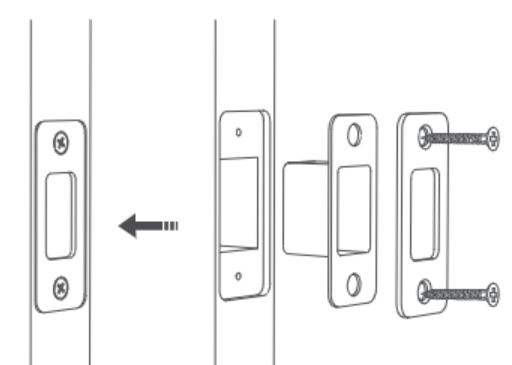

문틀에 스트라이크 플레이트를 설치하세요.

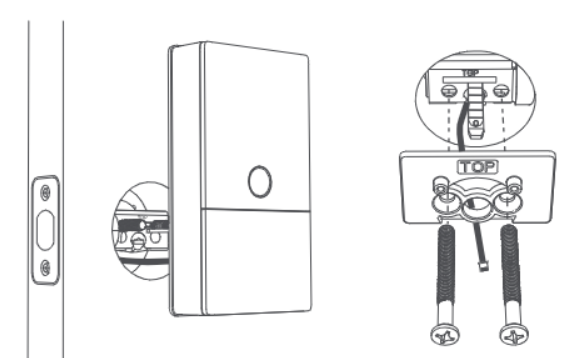

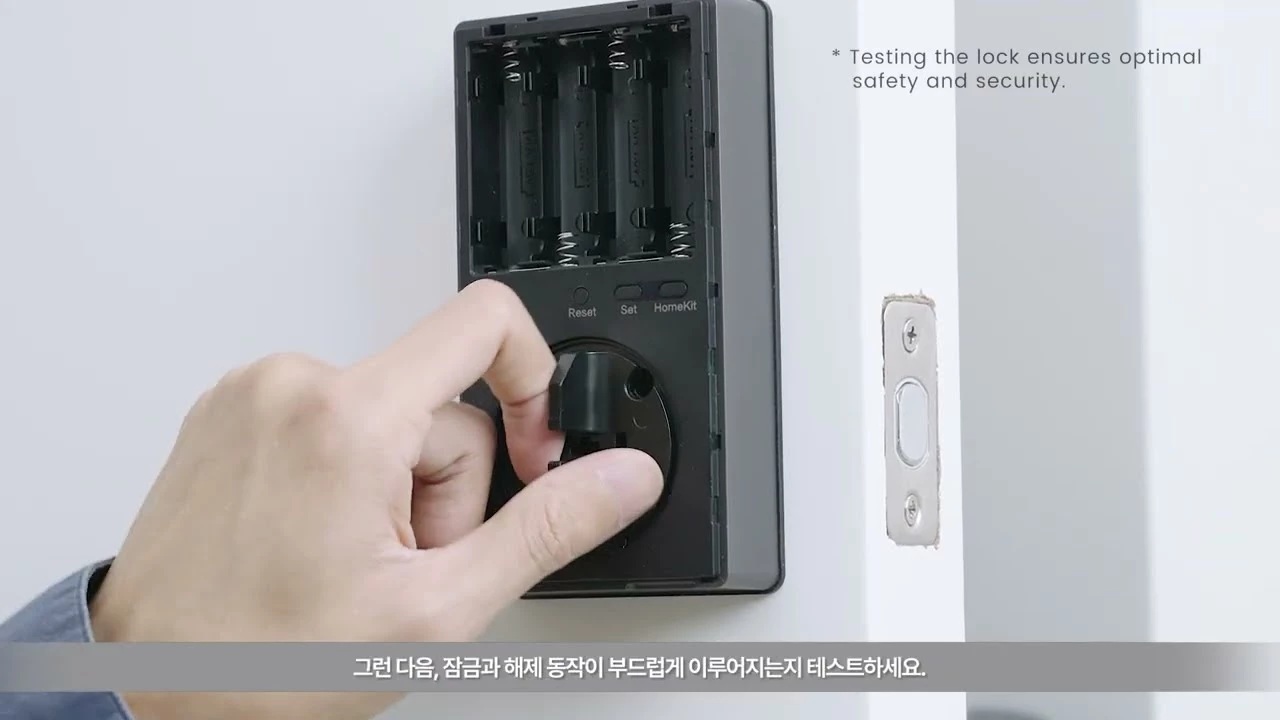

문 안쪽에 데드볼트 구멍을 통해 아웃바디 커넷터 케이블을 통과시킨 후, 인바디 고정 플레이트 반대편에서 나사를 이용해 아웃바디를 고정하세요. 설치 후 테일피스를 돌려 잠금 및 해제 동작이 부드럽게 작동하는지 확인하세요. 걸림 현상이 있다면, 테일피스가 장착 플레이트의 중앙에 정확히 위치해있는지, 다른 부품들과 간섭이 없는지 점검해주세요.

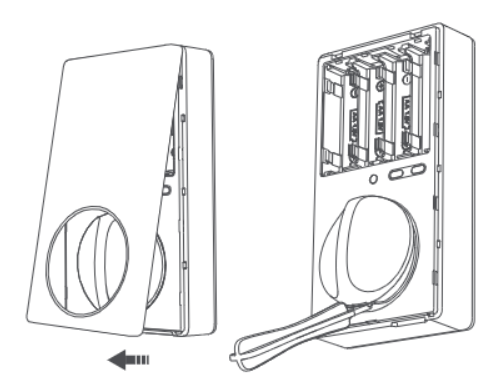

배터리 커버 제거 후 노브 레버바로 노브의 커버를 분리하세요.

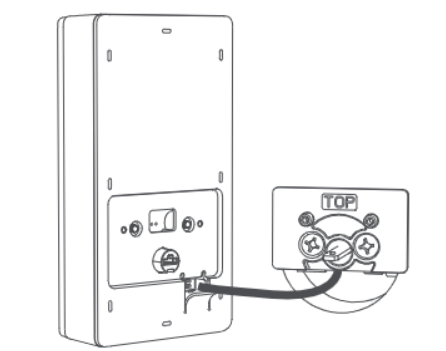

외부 아웃바디의 커넥터 케이블을 인바디에 연결하세요.

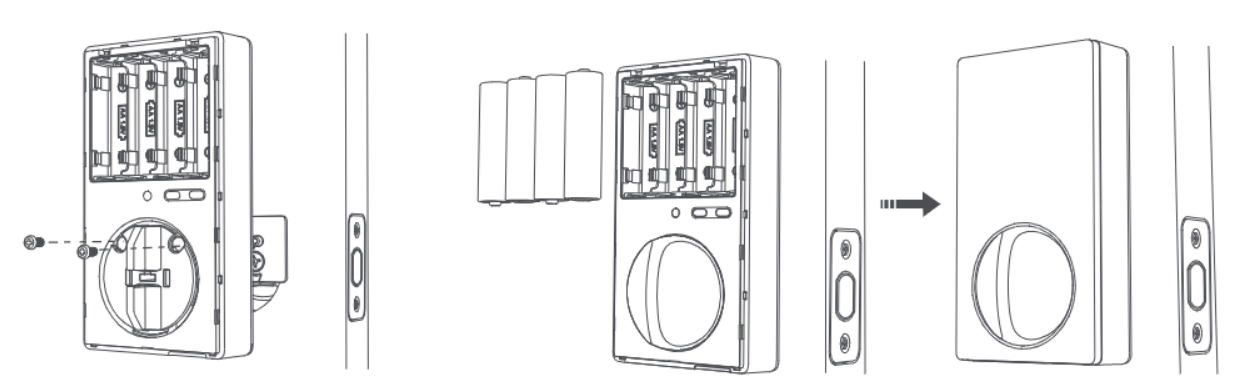

내부 패널을 실내 쪽 장착 플레이트에 고정 후 노브 커버를 덮어주세요. AA 배터리 4개 삽입하면, 설치가 완료되었음을 알려주는 음성이 재생됩니다.

설치영상

설치지본

U100 설치지본.png

213.8KB

매뉴얼

4. 설정 및 등록

사용 전 초기 설정

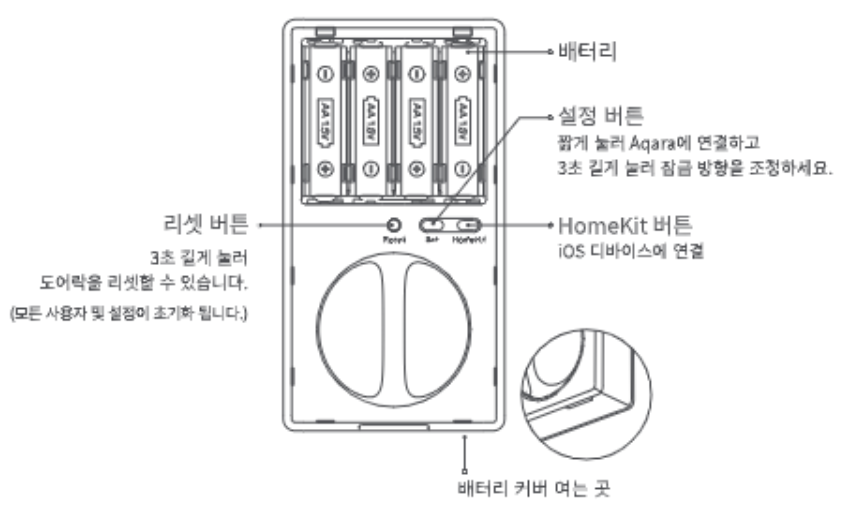

Reset 버튼 3초간 길게 눌러 초기화
초기화 시 등록된 사용자 정보가 삭제되므로 반드시 새로 등록 필요
반드시 App에 등록하여 사용 해야함.
HomeKit에만 등록해서 사용할 수 있지만, Apple 디바이스로 잠금 해제 만 가능, 그 외의 기능 사용 불가.
월패드 연동 미지원

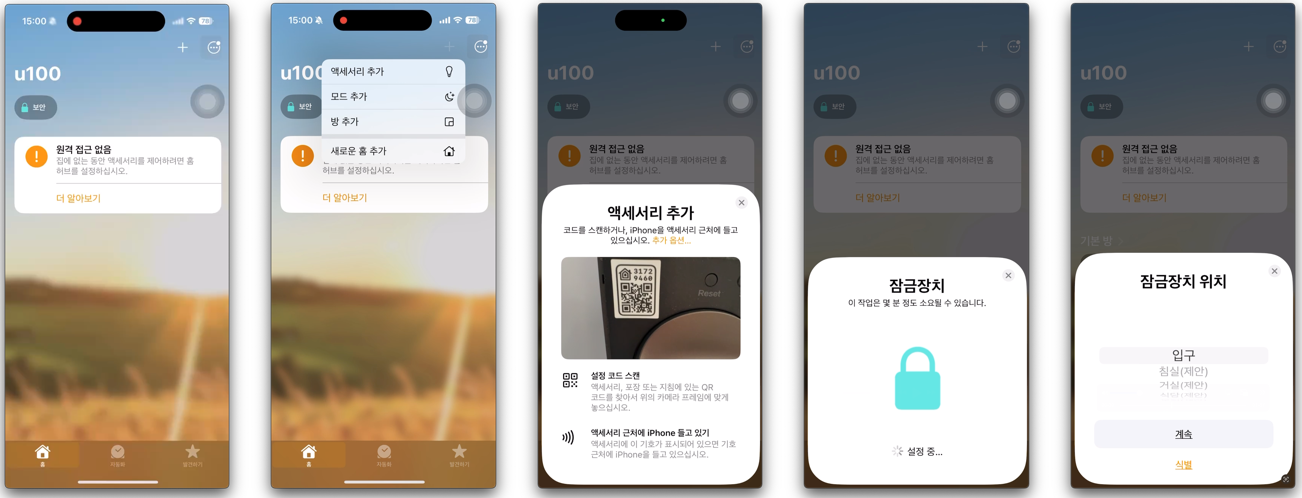

U100등록화면.pdf

2.2MB

▲ U100 아카라 앱, 애플 홈 등록 화면 캡쳐 모음

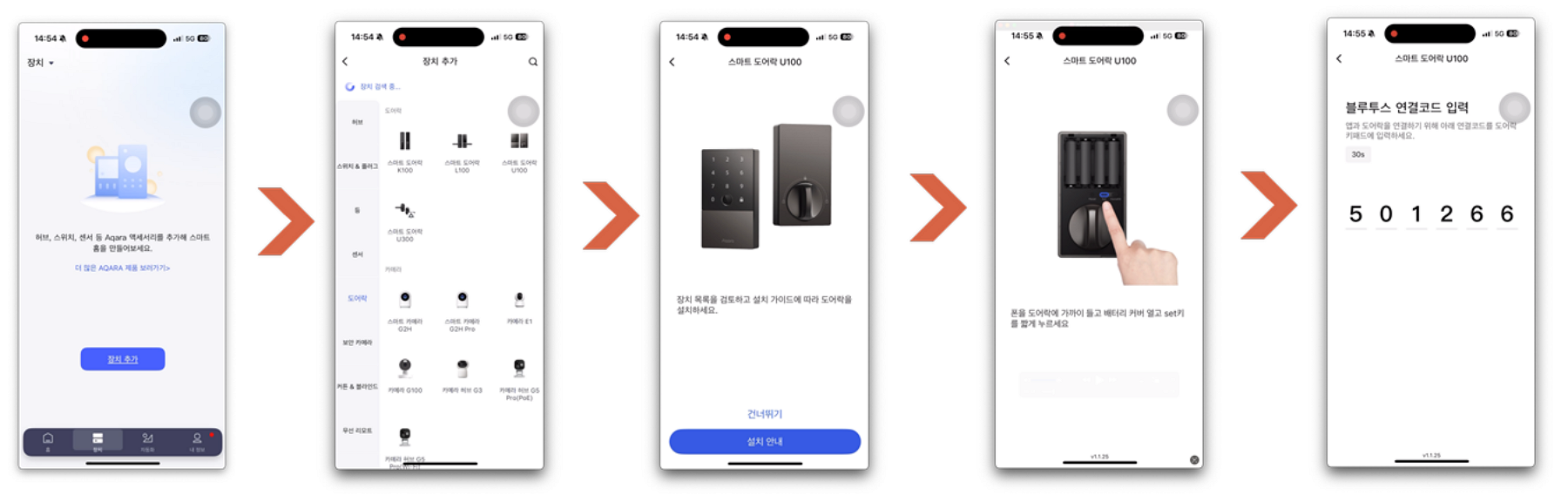

Aqara Home 앱에 기기 추가

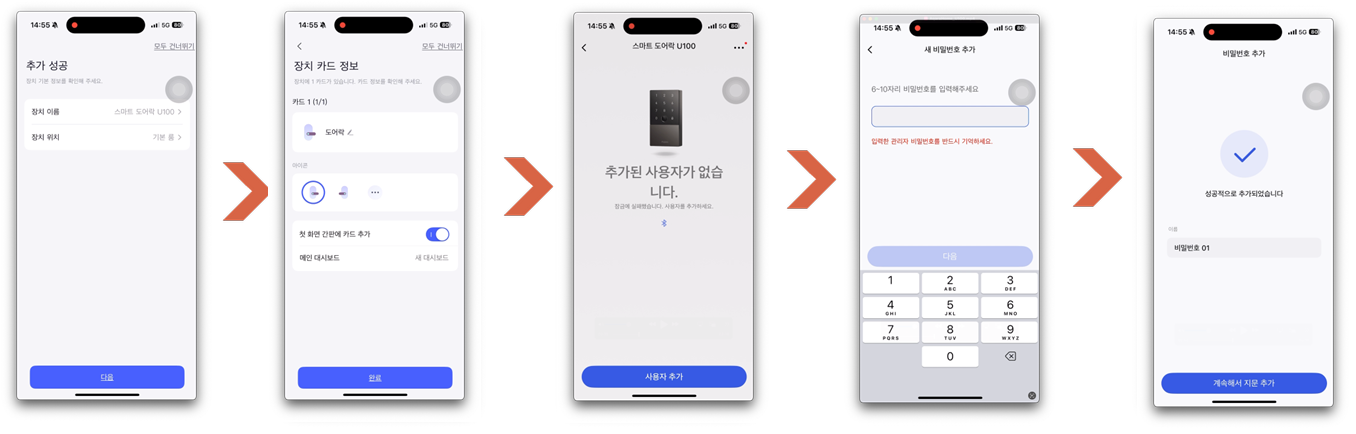

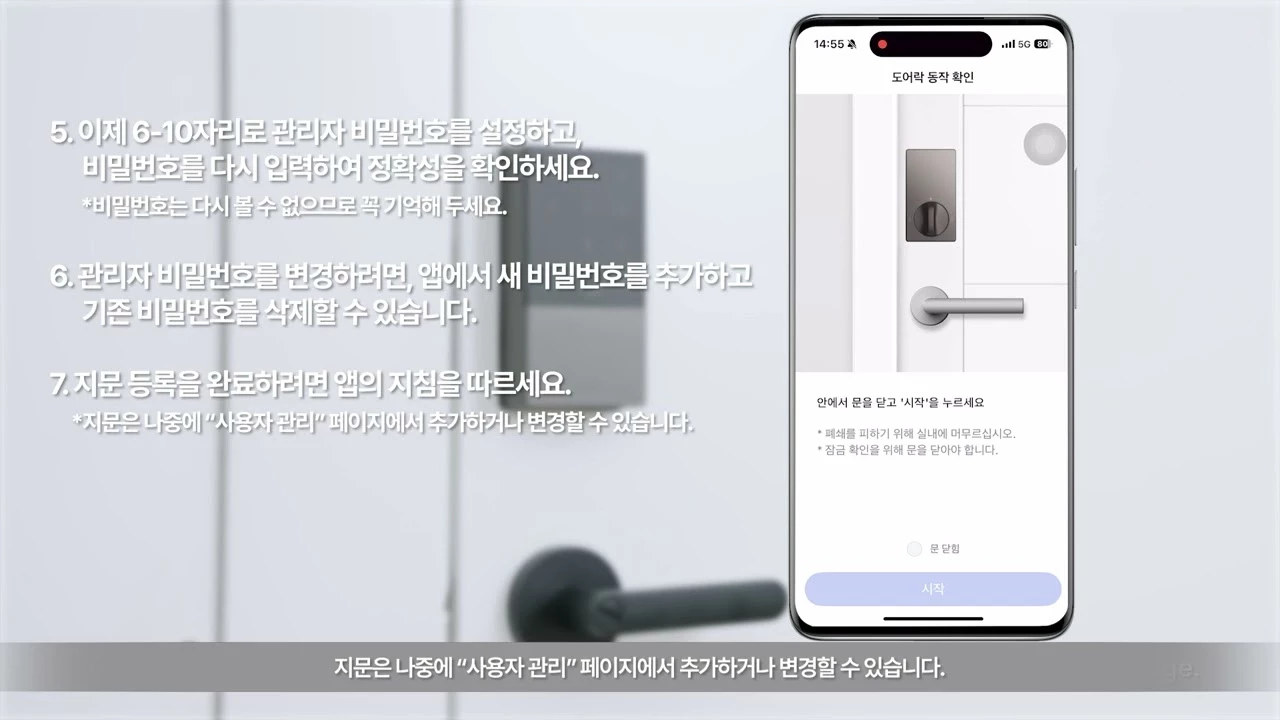

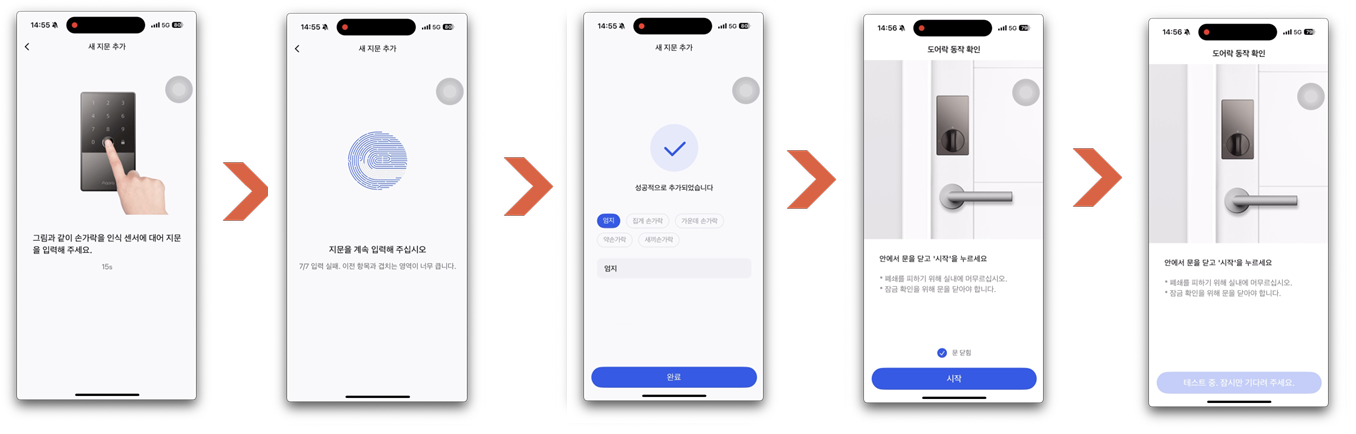

앱에서 '+' 버튼 → Smart Lock U100 선택 → 설치 가이드에 따라 진행

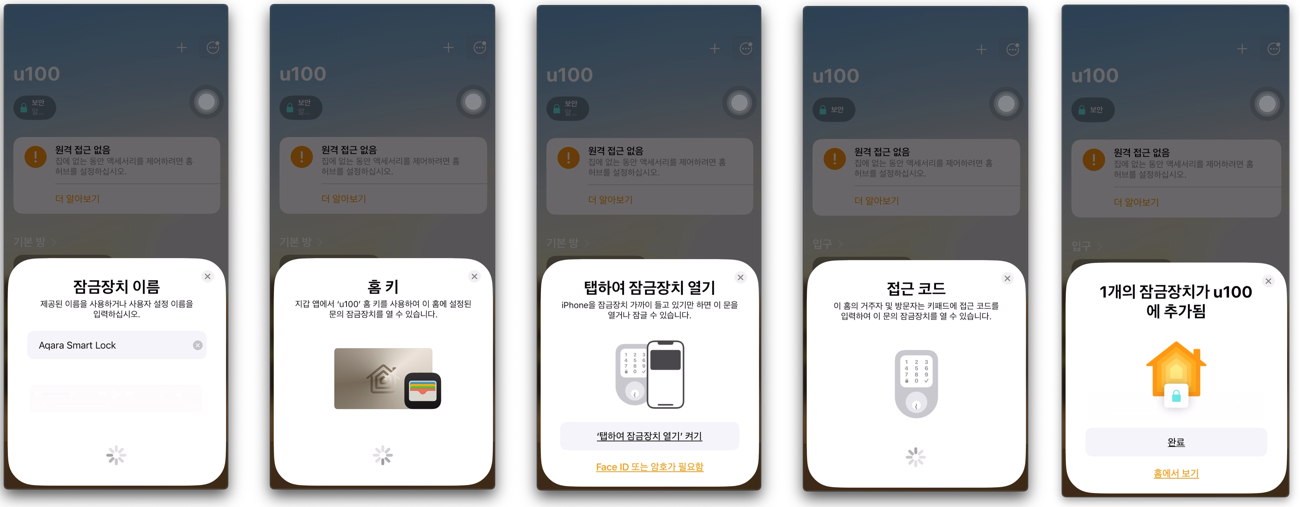

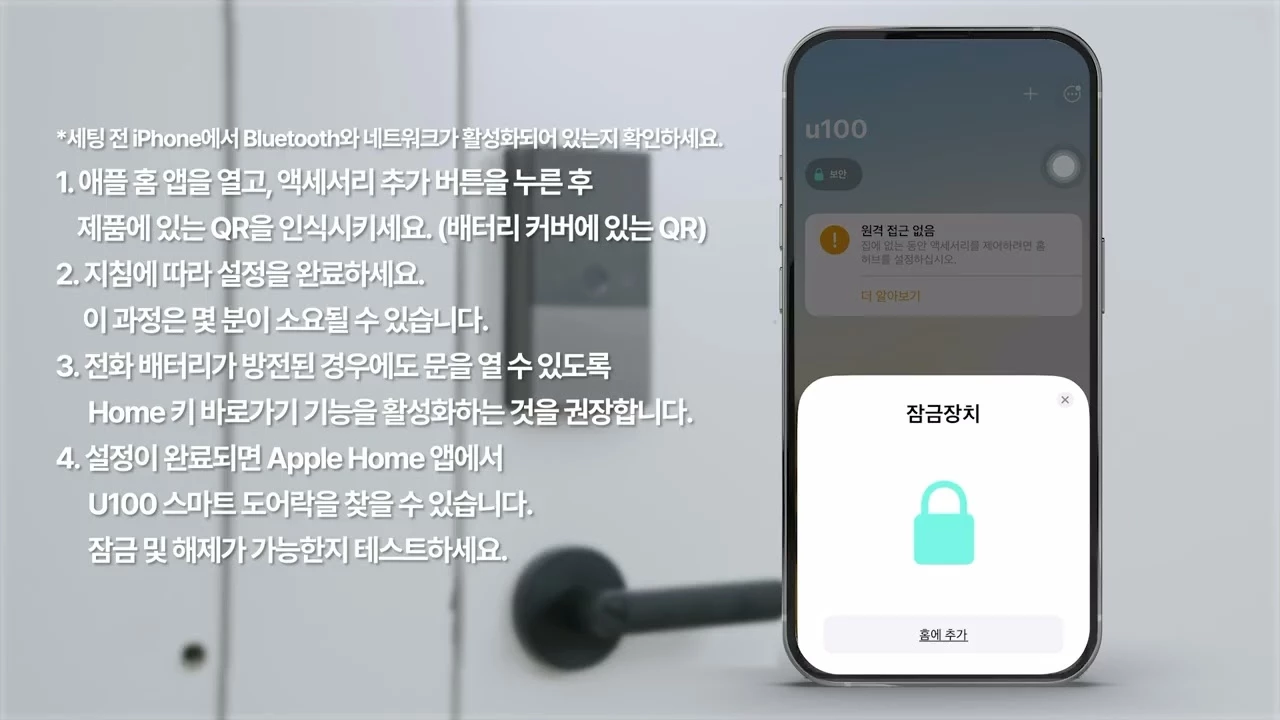

HomeKit 등록 (iOS 사용자)

Apple Home 앱에서 '액세서리 추가' 선택
Aqara 앱 내 '일반 설정' → 'HomeKit 바인딩'
도어락 배터리 커버 안쪽의 HomeKit 코드를 스캔 또는 수동 입력

사용자 추가 전에는 도어락을 정상적으로 잠글 수 없음

Apple Home Key 등록 (iOS 전용)

HomeKit 등록 후 Apple Wallet에 자동으로 도어 카드 생성됨
iPhone 또는 Apple Watch를 문에 가까이 대면 잠금 해제 가능

지원 기기 : iPhone XS 이상 + iOS 15 이상 Apple Watch Series 4 이상 + watchOS 8 이상

자동 제어 및 원격 제어는 HomePod, HomePod mini, 또는 Apple TV필요

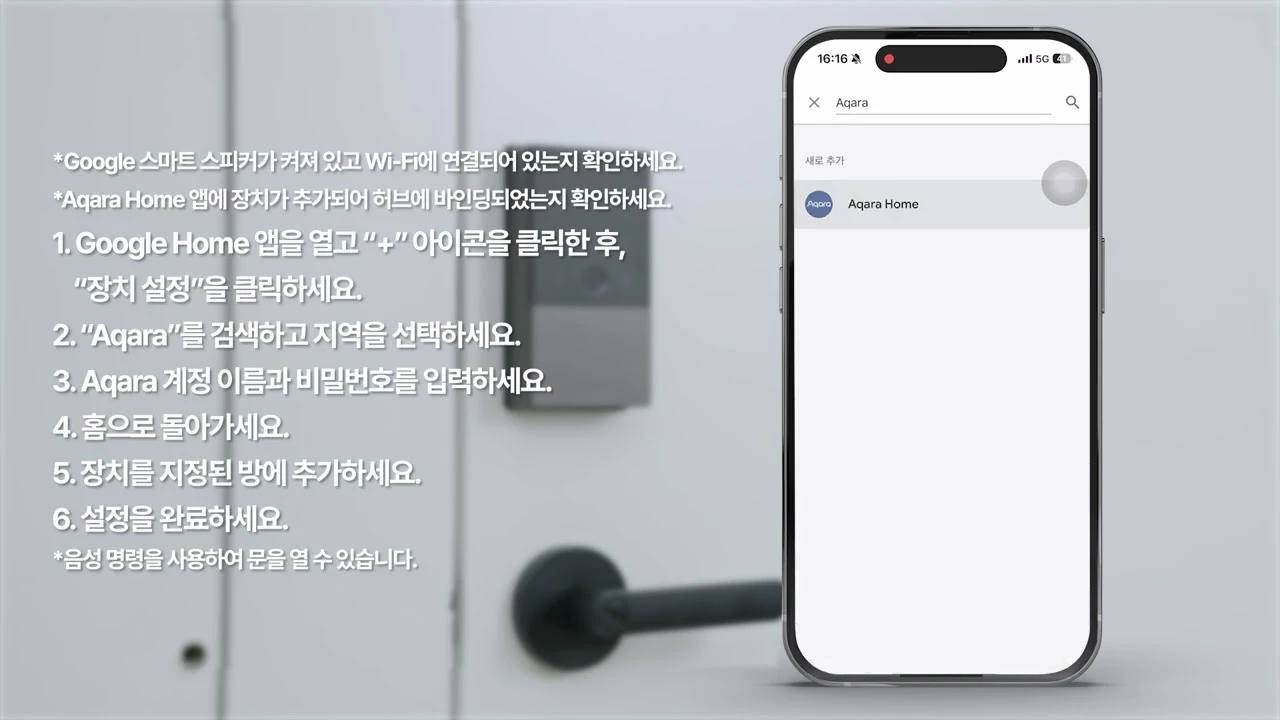

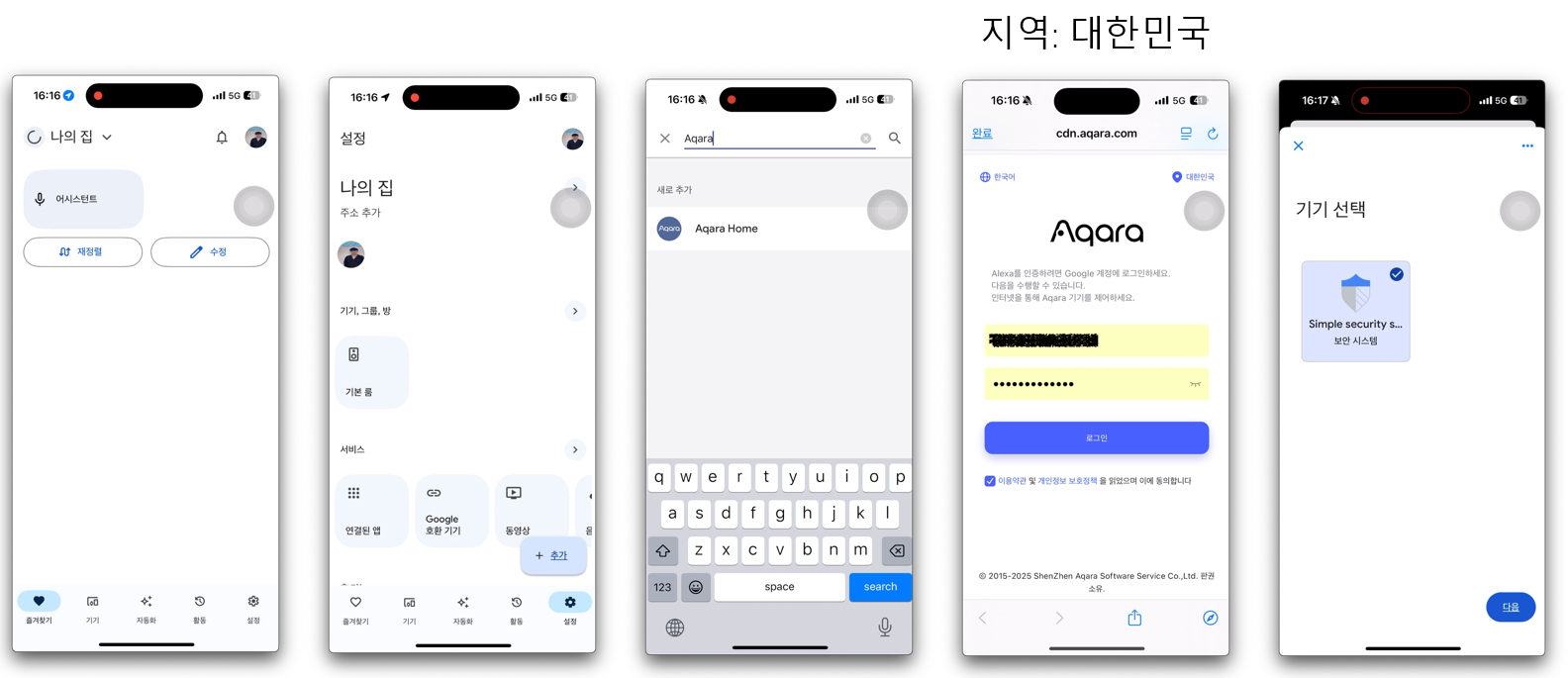

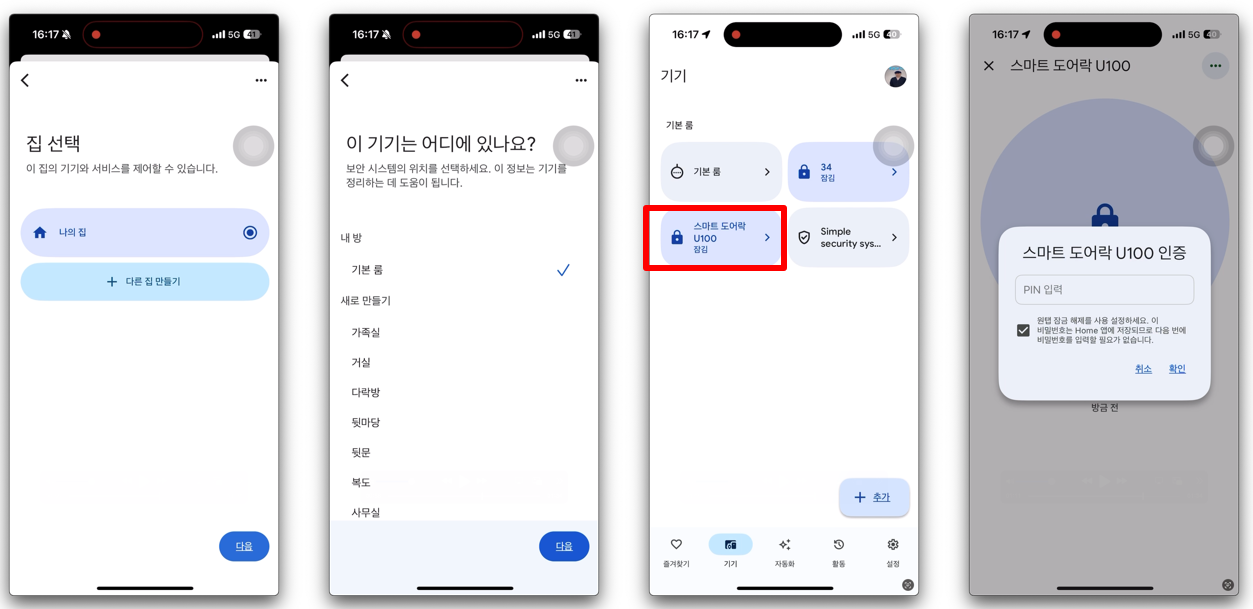

Google 또는 Alexa 연결

Aqara 허브 구입 및 바인딩 필요
QR 코드 또는 Aqara 공식 사이트에서 바인딩 가이드 확인

5. 배터리 방전 시 조치 방법

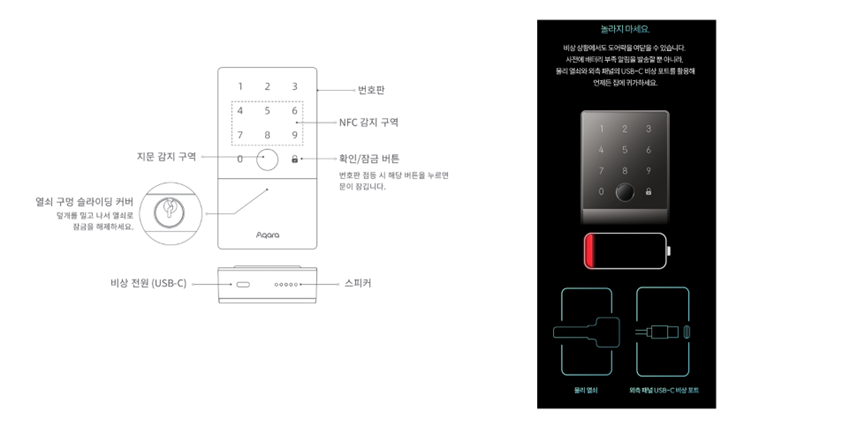

U100 의 비상 전원 방식은 L100과 동일합니다 (일회용 일체형 보조배터리 사용 가능). 포트 위치는 바깥 몸체 하단에 있습니다.

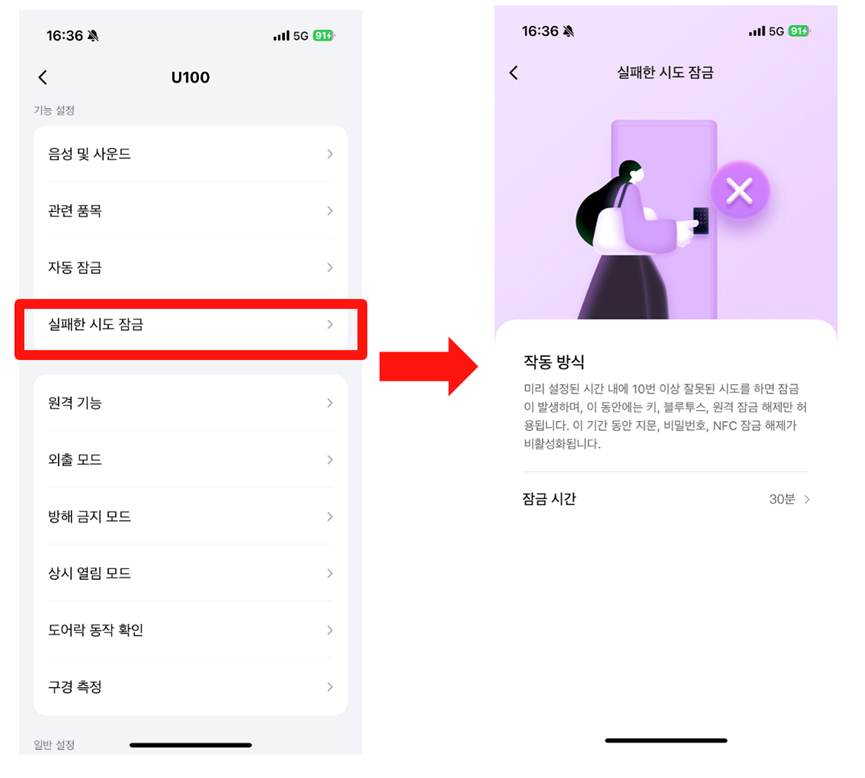

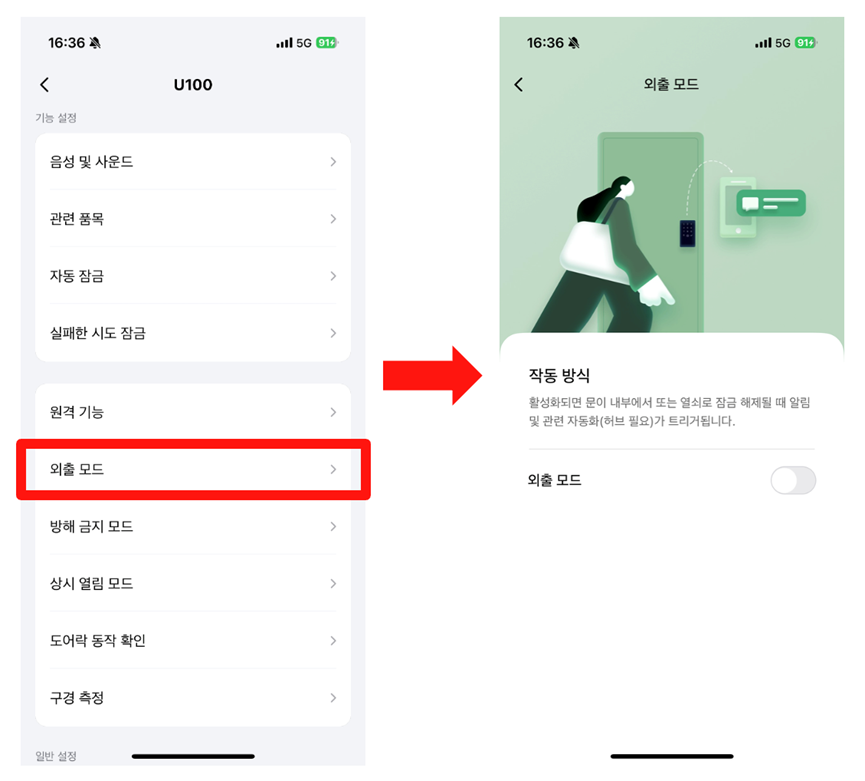

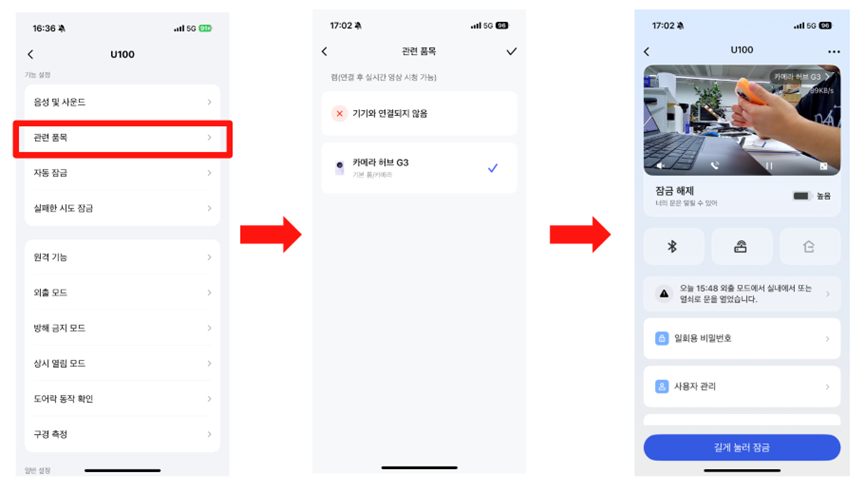

6. 앱 기능 설명(아카라 홈 앱 기준)

자동 잠금

문을 닫았을 때 자동으로 잠김을 원하신다면 도어락 설치 및 앱 등록 후 별도의 설정을 진행 해주셔야 합니다.

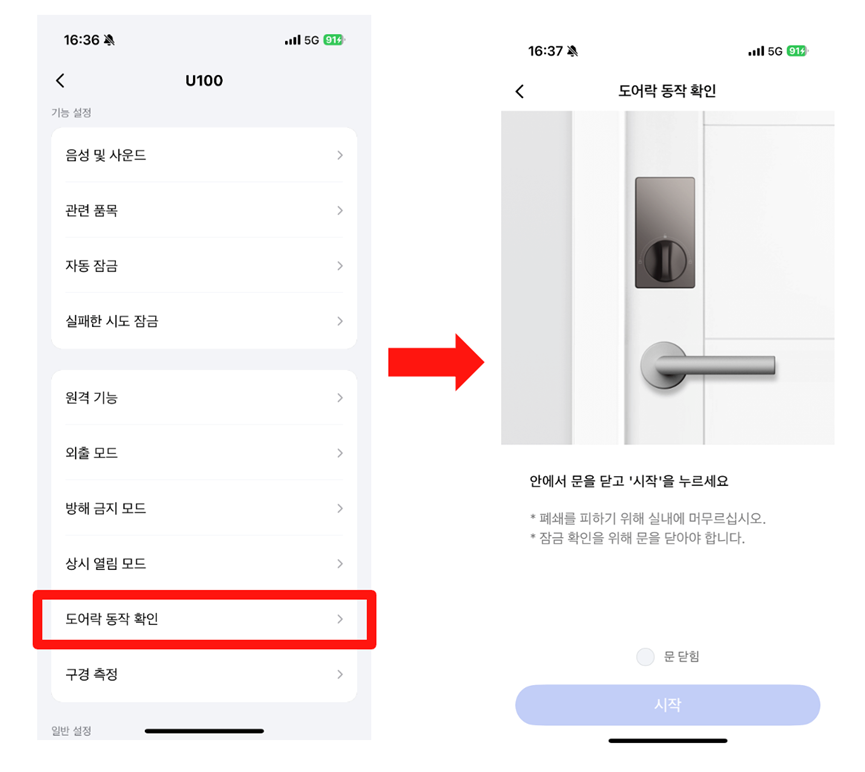

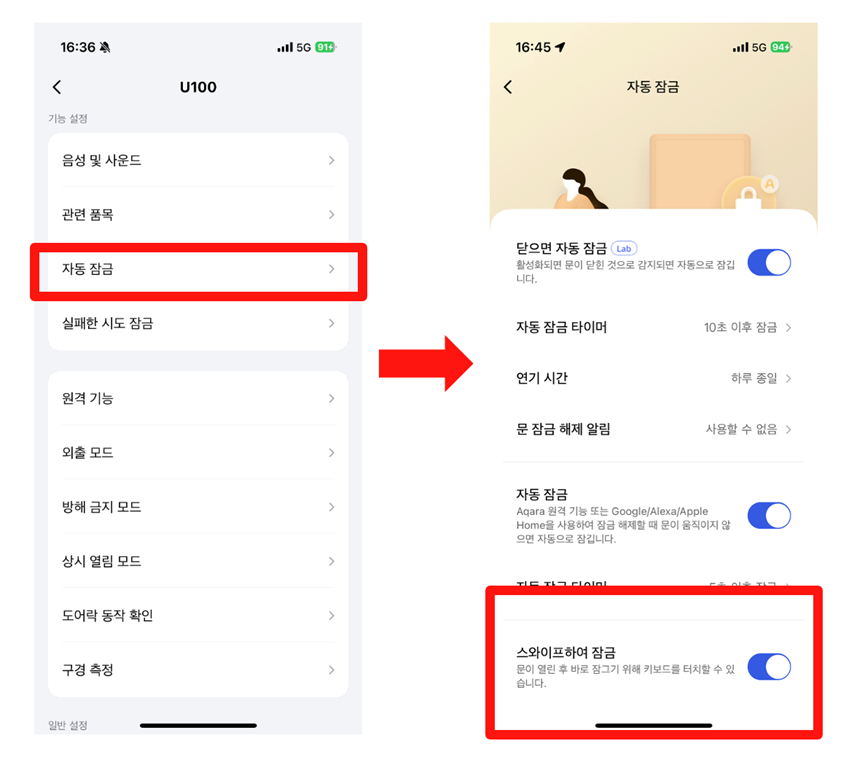

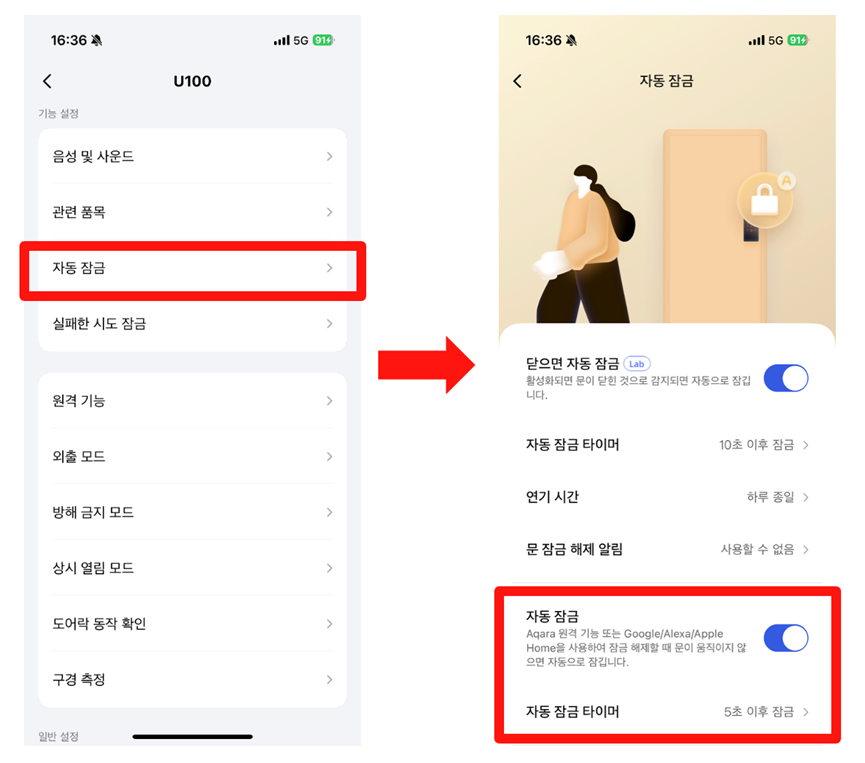

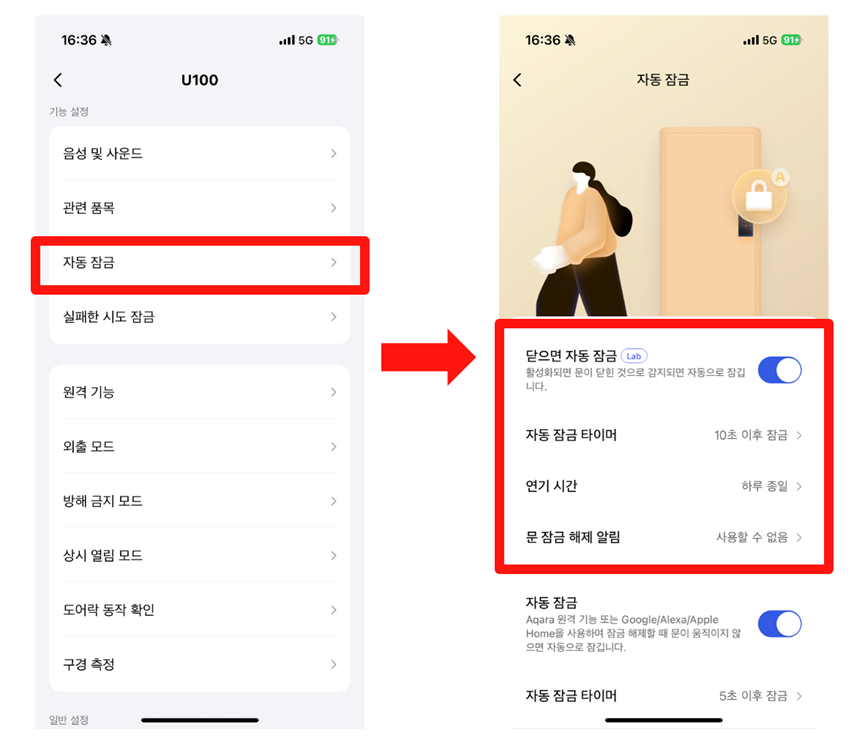

아카라 앱 내에서 도어락 U100 선택 → 우측 상단 설정 메뉴 ... 선택 → 자동잠금 → 닫으면 자동 잠금 활성화

제품은 출고 시 자동잠금 기능이 비활성화된 상태입니다.
설치 후 사용자가 직접 기능을 활성화해주셔야 합니다.
U100 도어락은 자이로스코프 센서를 통해 문의 각도를 인식하여 문이 열림/닫힘 상태임을 판단합니다.
닫힘으로 인식할 각도는 사용자가 직접 지정해야 하며, 이는 제품의 정상 동작을 위해 반드시 필요한 과정입니다.
각도 지정 방법
- 각도 지정은 구경 측정 메뉴에서 설정할 수 있습니다.
- 구경 측정은 아카라 앱에서 도어락을 등록하는 과정에 포함된 필수 절차이므로, 안내에 따라 진행해 주시기 바랍니다.

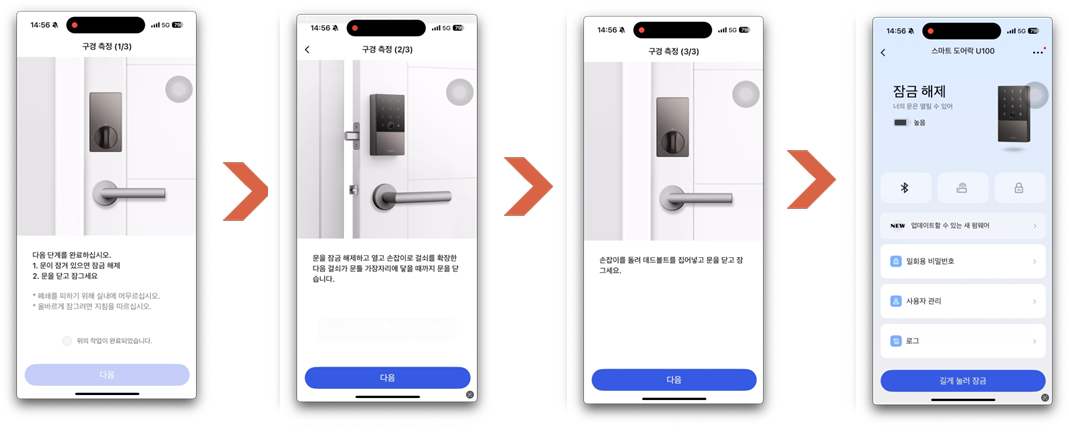

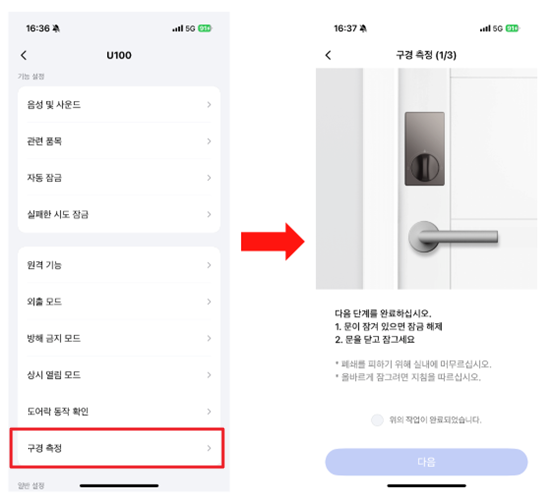

구경 측정(문구 수정 예정)

U100은 자이로스코프 센서를 통해 문의 각도를 인식 하여 문 열림/닫힘을 판단하는 구조이기 때문에 문 각도 센싱이 매우 중요합니다. 구경 측정은 아카라 앱에서 도어락을 등록하는 과정에 포함된 필수 절차이나, 사용 중 각도 인식이 정상적으로 되지 않아 문을 닫기 전에 먼저 잠김이 된다면 재설정 하실 수 있는 메뉴입니다.

자동 되잠김 설정 방법

도어락 잠금 해제 이후 실제로 문이 열리지 않게 되는 경우 자동으로 다시 되잠김 되는 기능을 설정 하실 수 있습니다.

본 기능은 아카라 앱을 통한 원격 잠금 해제 또는 구글 홈, 아마존 알렉사, 애플 홈을 사용하여 잠금 해제할 때만 적용됩니다.
사용자가 지문·비밀번호로 문을 열거나, 휴대폰과 도어락이 블루투스로 연결된 상태에서는 사용자가 도어락 앞에 있는 것으로 간주되어 자동 되잠김 기능이 동작하지 않습니다.
위 경우에는 자동 되잠김은 지원되지 않으나, 잠금 해제 후 문이 열리지 않을 경우 도어락에서 경보음이 발생하여 사용자가 이상 상황을 인지할 수 있습니다.
