스마트 도어락 K100

먼저, K100 도어락을 설치하기 전에 다음 문 규격 체크리스트를 확인하세요. 모두 해당한다면,

K100을 안전하게 설치할 수 있어요.

• 문 두께가 40 ~ 50 mm (표준규격 방화문) 사이입니다.

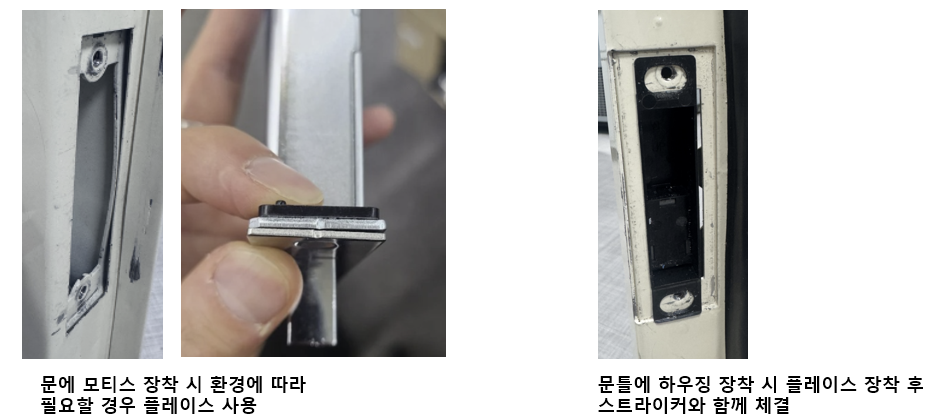

• 모티스 규격이 세로 110mm, 가로 25mm입니다.

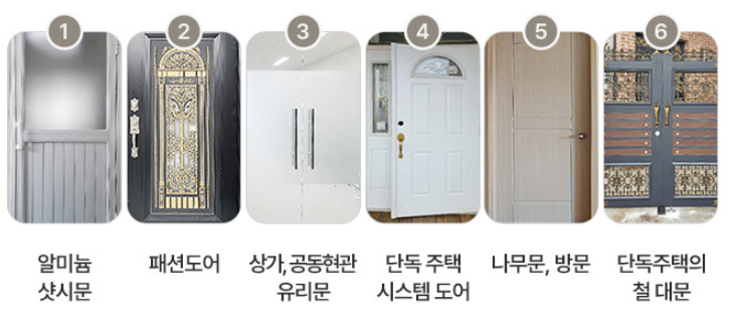

• 유리문 / 샷시문 / 나무문 / 양쪽 열림 현관문이 아닙니다.

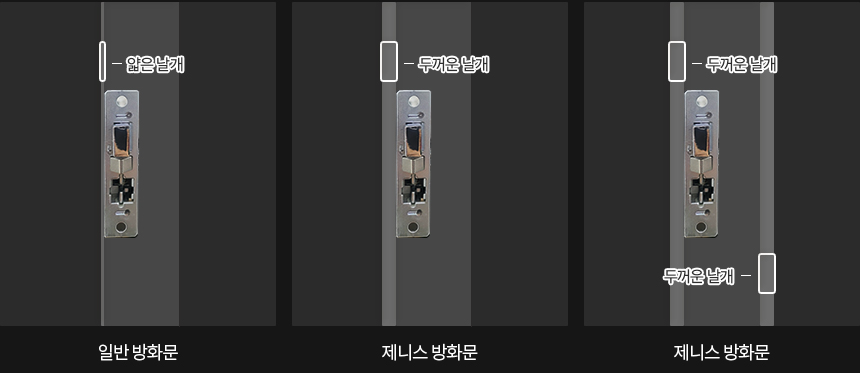

1. 제니스 방화문용 부자재 세트 : 제니스 방화문(두꺼운 문)용 스트라이커와 샤프트. 제니스 방화문인 경우 맞춤형 부자재가 필요해요

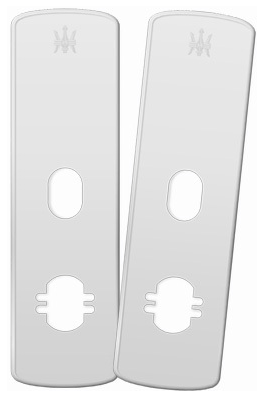

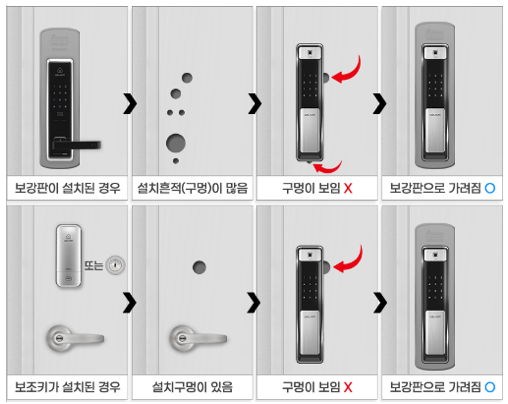

2. 보강판 : 타공의 흔적이 있거나, 보조 도어락이 설치 되어 있는 경우, 이미 보강판이 있는 경우엔 보강판을 구매하세요.

1. 내부와 외부의 문두께가 달라 보강이 필요할 때

2. 타공이 필요할 때

3. 타공의 흔적을 가리기위해 보강판이 필요할 때

(1) 실내 장착부[등록] 버튼 (이하 “[R] 버튼”)

[R] 버튼 짧게 누르기: 설정 모드

[R] 버튼 길게 누르기: 장치 리셋

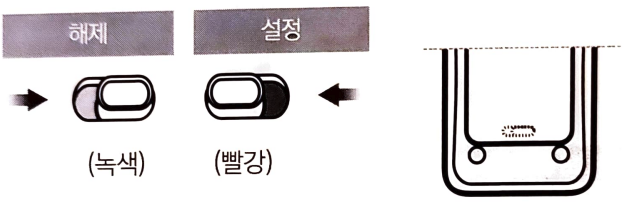

(2) 실내 장착부 “내부 핸들 잠금 스위치”

본 기능을 통해 실내에서 원하지 않는 문 잠금 해제를 방지할 수 있습니다.

해당 기능을 활성화하면 실외에서만 문을 열 수 있습니다.

해당 기능 설정으로, 어린아이가 실내에서 실수로 문을 여는 상황을 방지 할 수 있습니다.

(3) 내부 강제 잠금 모드

본 기능을 통해 실외에서의 문 잠금해제를 방지할 수 있습니다. (디지털모드)

스마트 모드의 경우 외부에서 관리자 비밀번호/지문/NFC를 사용해 잠금을 해제 할 수 있습니다. 어린 아이들이 버튼을 터치하지 않도록 주의해 주세요.

내부 강제 잠금 모드 활성화: 문 잠금이 비활성화된 경우, [수동 잠금] 버튼 길게 누름(3초)

내부 강제 잠금 모드 비활성화: 내부 강제 잠금 모드가 활성화된 경우, [수동 잠금] 버튼 길게 누름(3초), 혹은 내부 핸들을 앞으로 밀거나 당기면 내부 강제 잠금 모드가 비활성화 됩니다.

(1) 실외에서 지문으로 문 열기

지문 인식부에 등록된 지문을 접촉합니다. 인증이 완료된 후 손잡이를 밀거나 잡아 당기면 문이 열립니다.

(2) 실외에서 비밀번호로 문 열기

등록된 비밀번호를 입력하고 [✓] 버튼을 누릅니다. 인증이 완료된 후 손잡이를 밀거나 잡아당기면 문이 열립니다.

(3) 실외에서 스마트키로 문 열기

화면을 터치한 후 스마트키 입력부에 등록된 NFC 스마트키를 접촉합니다. 인증이 완료된 후 손잡이를 밀거나 잡아당기면 문이 열립니다.

(4) 실내에서 문열기

내부 핸들 강제 잠금 기능 설정되어 있는 경우, 해당 기능을 해제합니다. 문이 잠긴 상태에서 실내 몸체의 손잡이를 앞으로 밀거나 당기면 문울 열수 있습니다.

(5) 항상 열린 모드

앱에 항상 열린 모드를 활성화한 후 도어락 키패드에서 “00+확인”을 입력하면 문이 닫힌 후 자동으로 잠기지 않습니다.

잠금 해제 모드에서 수동 잠금 또는 확인 버튼을 사용하여 수동으로 문을 잠그고, 잠금 후 잠금 해제 모드가 취소됩니다.

전환 방법: 아카라홈 앱 >> Smart lock K100 >> 우측 상단 >>> 통과 모드

장난 방지 경보

등록되지 않은 지문이나 비밀번호, NFC 스마트키가 연속 3회 반복해서 입력되면 경고음이 발생하며, 연속 5회 반복해서 입력되면 경고음이 발생하면서 1분간 작동이 정지됩니다.

고온 감지 기능

화재가 의심될 정도의 높은 온도가 감지되면(62°C ± 10°C) 안전을 위해 강력한 경고음 발생과 함께 잠금 상태를 자동으로 해제합니다.침입 경보

문이 잠긴 상태에서 비정상적인 문 열림이 감지되면 80 데시벨 이상의 경고음이 발생합니다.

타공 위치가 표시되어 있어요.


412KB

앱 등록 없이 일반 디지털 모드로 사용 시 사용자 등록 방법과

아카라 홈 앱, 애플 홈 앱 연동 방법이 나와있어요.

k100 도어락 매뉴얼.pdf

16.1MB

설치 기사님 배포용으로 제작한 직관적인 매뉴얼이에요

디지털모드, 스마트모드 시 아카라 앱에 등록하는 방법이 나와있어요.

기사님용 자료이긴 하지만 이 매뉴얼이 보기 더 쉬워 필요하신 분은 사용 해주세요

사용자매뉴얼_통합본 (1).pdf

1.6MB

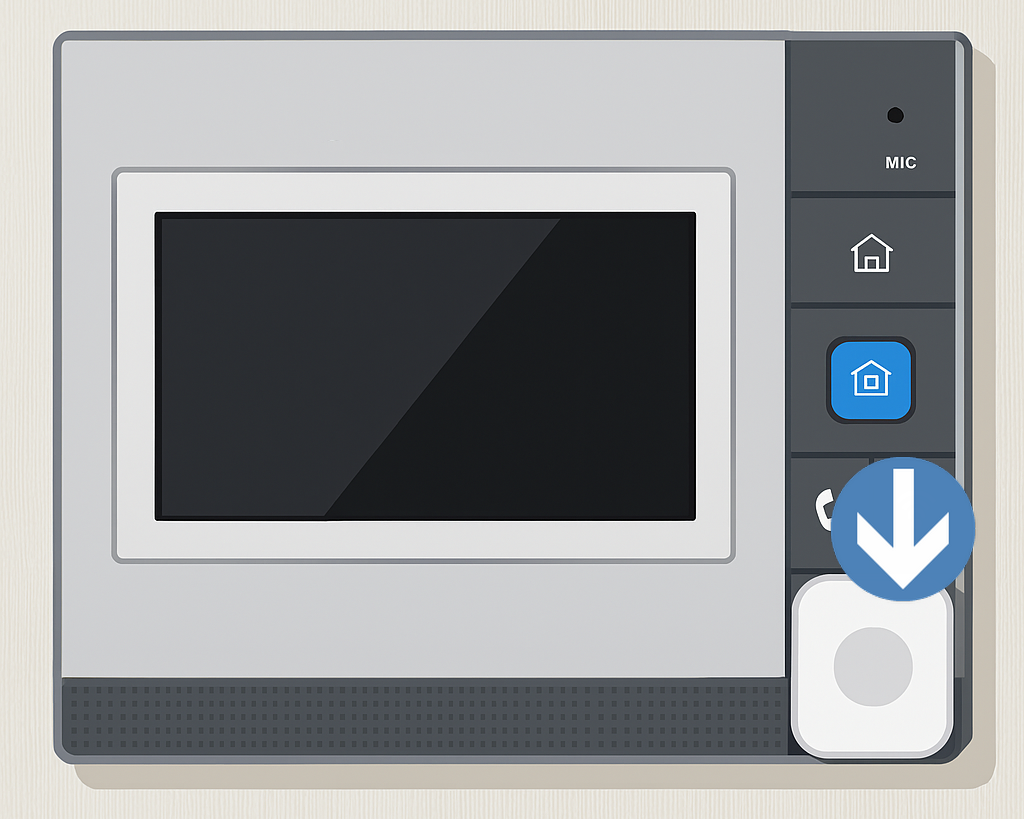

K100 도어락은 일부 월패드와 연동하여 월패드의 문 열림 버튼으로 도어락을 열 수 있도록 설정할 수 있습니다.

다만 월패드 연동 가능 여부는 월패드 제조사, 모델명, 아파트 현장 배선 방식, 기존 설치 환경에 따라 달라질 수 있어 설치 전 문서만으로 확정 안내가 어렵습니다.

따라서 월패드 연동을 희망하시는 경우, 아래 절차에 따라 진행해 주세요.

도어락 설치 서비스를 신청하신 경우, 설치 전 기사님이 해피콜을 드립니다.

이때 **“월패드 연동도 함께 희망합니다”**라고 미리 말씀해 주세요.

해피콜 상담 시 연동 희망 여부를 전달해 주시면, 이후 설치 현장에서 기사님이 월패드 상태와 배선 방식을 확인한 뒤 실제 연동 가능 여부를 안내해 드립니다.

월패드 연동은 단순히 월패드 모델명만으로 가능 여부를 확정하기 어렵습니다.

같은 제조사 또는 같은 모델의 월패드라도 아파트 단지, 시공 방식, 배선 방식에 따라 연동 가능 여부가 달라질 수 있습니다.

따라서 최종 연동 가능 여부는 방문 기사님의 현장 확인 후 안내됩니다.

월패드 연동을 위해서는 도어락과 월패드를 연결해 주는 연동기 또는 추가 장치가 필요할 수 있습니다.

연동에 필요한 장치와 설치 방식은 현장 상태에 따라 달라질 수 있으므로, 방문하신 기사님과 상의 후 진행해 주세요.

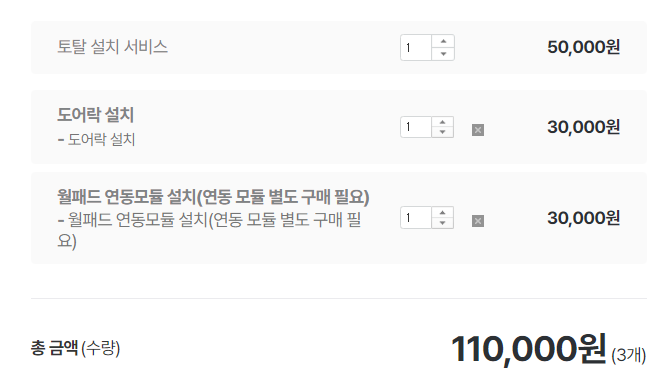

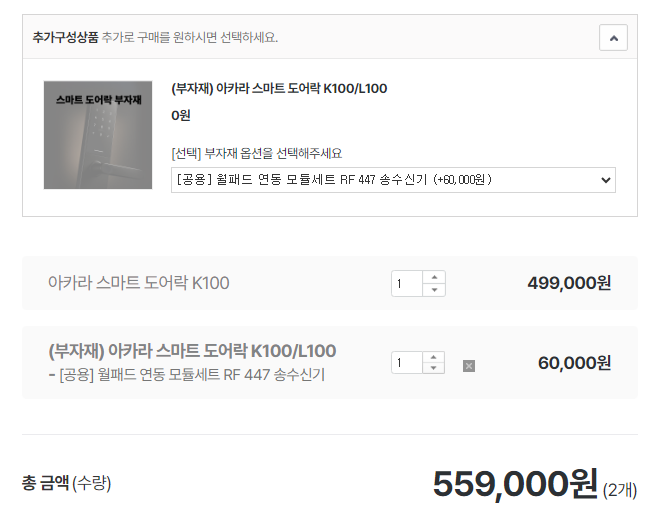

현재 아카라 공식몰에서 판매 중인 출장 설치 서비스를 통해 **‘연동기 + 연동 설치 서비스’**를 함께 구매하시는 경우 금액은 114,900원입니다.

현장 기사님을 통해 안내받는 경우에는 보통 12만 원 상당의 월패드 연동기 및 연동 설치 서비스 비용으로 안내될 수 있습니다.

도어락 설치 후 나중에 월패드 연동만 별도로 요청하실 경우, 추가 방문이 필요해 출장비가 별도로 발생할 수 있습니다.

월패드 연동을 원하시는 경우에는 가급적 도어락 설치 시점에 함께 확인 및 진행하시는 것을 권장드립니다.

월패드 연동은 월패드의 문 열림 명령을 도어락으로 전달하기 위한 작업입니다.

일반적으로 도어락 연동 작업으로 인해 기존 월패드의 경비실 호출, 통화 등 기본 기능이 변경되는 것은 아닙니다.

다만 현장 배선 상태나 월패드 설치 환경에 따라 차이가 있을 수 있으므로, 정확한 내용은 설치 현장에서 기사님께 확인해 주세요.

월패드 연동 가능 여부는 제조사와 모델명뿐 아니라 아파트 현장 배선 방식에 따라 달라질 수 있어 사전 확정 안내가 어렵습니다.

설치 전 해피콜 상담 시 월패드 연동 희망 의사를 말씀해 주시면, 설치 현장에서 기사님이 실제 연동 가능 여부를 확인해 드립니다.

월패드 연동 방식은 아파트별 시공 방식과 현장 배선 상태에 따라 달라질 수 있어 도어락 제조사에서 사전에 정확히 확인하기 어렵습니다.

최종 가능 여부는 설치 현장에서 월패드 상태를 확인한 뒤 안내 가능합니다.

현재 아카라 공식몰에서 연동기 + 연동 설치 서비스를 함께 구매하실 경우 금액은 114,900원입니다.

현장 기사님을 통해 진행되는 경우에는 보통 12만 원 상당의 비용으로 안내될 수 있으며, 현장 상황에 따라 필요한 장치나 작업 내용이 달라질 수 있습니다.

출장 설치 서비스 - Aqara

아카라 스마트 커튼, 전동 블라인드 설치는 전문가에게! 빠르고 정확한 출장 설치 서비스로 편리한 스마트홈을 완성하세요. 지금 바로 신청하고 쾌적한 공간을 경험하세요.

Aqara

가능할 수 있으나, 별도 방문이 필요할 경우 출장비가 추가로 발생할 수 있습니다.

월패드 연동을 원하시는 경우에는 도어락 설치 전 해피콜 상담 시 미리 말씀해 주시고, 도어락 설치와 함께 진행하시는 것을 권장드립니다.

현장 확인 결과 월패드 연동이 불가능할 수 있습니다.

이 경우 기사님 안내에 따라 진행 가능 여부와 비용 처리 기준을 확인해 주세요.

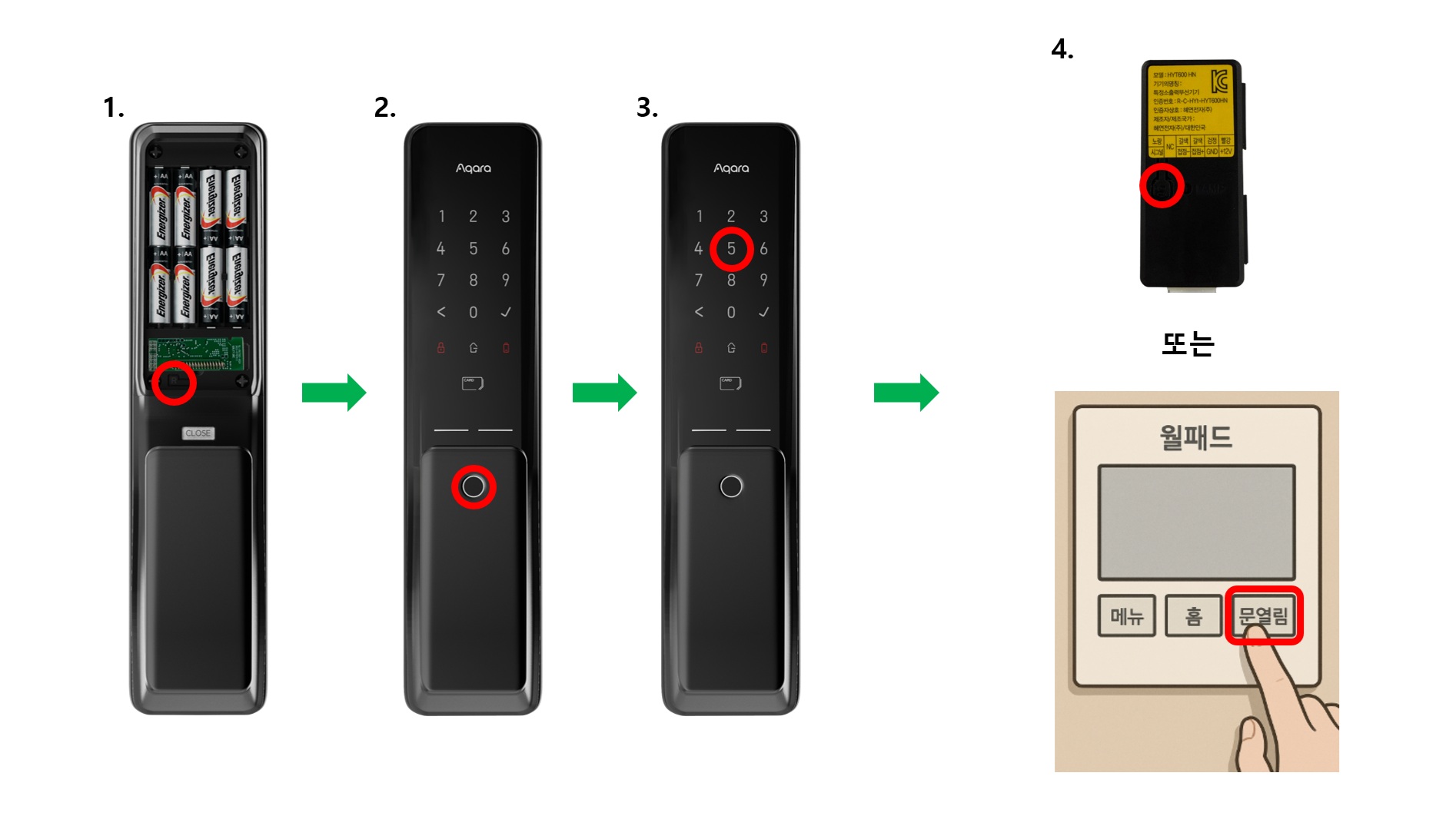

1. 송/수신기를 모두 설치 후, 도어락 후면의 R 버튼을 누르세요.

2. 관리자 지문 또는 비밀번호를 입력하여 설정 모드로 진입합니다.

3. 숫자패드 5를 눌러 RF447 등록 모드로 진입합니다.

4. 음성안내에 따라송신기의 'S버튼'을 직접 누르거나 또는 월패드의 '문 열림' 버튼을 눌러주세요.

5. '등록 성공' 안내 음성이 들리면 연동에 성공한 것입니다. 월패드의 문열림 버튼을 통해 정상 동작하는지 확인해 주세요.

우리집 월패드와 연동이 불가한 경우 무선 스위치와 연동하여 월패드 기능처럼 사용하실 수 있어요

이 기능을 사용하기 위해서는 아카라 허브와 무선 미니 스위치가 필요합니다.

이 기능은 아카라 홈 APP 연동 후 사용이 가능합니다.

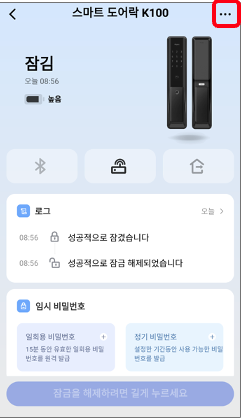

앱 하단 장치 탭에서 K100 선택 >> 우측 상단 …을 눌러 상세 설정 페이지로 진입합니다.

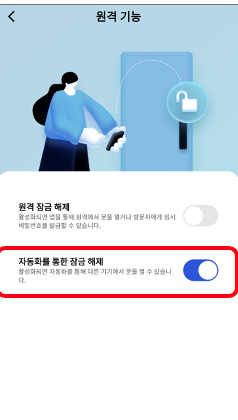

원격 기능 항목을 선택합니다.

자동화를 통한 잠금 해제 기능을 활성화합니다. 이제 앱 하단 자동실행 탭에서 무선 스위치를 농한 잠금 해제 설정이 가능합니다.

• 앱 하단 장치 탭에서 K100 선택 >> 우측 상단 …을 눌러 상세 설정 페이지로 진입합니다.

• 자동실행 동시실행 항목을 선택합니다.

• 자동실행 항목을 선택합니다.

• 만들기를 눌러 자동실행 설정 페이지로 진입합니다.

• IF) 실행조건 아래의 ’추가’를 눌러 잠금 해제 조건이 될 기기를 선택하는 페이지로 진입합니다.

• 잠금 해제 조건이 될 장치를 선택합니다. (무선 미니 스위치)

• 원하는 동작 조건을 선택합니다. (예 : 한번 누르기)

• THEN) 실행결과 아래의 ’추가’를 눌러 잠금 해제 결과가 될 K100을 선택하는 페이지로 진입합니다.

• 잠금 해제 결과가 될 스마트 도어락 K100을 선택합니다.

• ’열기’를 선택합니다.

• 의도한 조건과 결과가 맞는지 다시 한번 확인 후 우측 상단 ’저장’을 눌러 원하는 이름 설정 후 완료합니다.

• 이제 설정한 조건에 따라 K100을 무선 스위치를 통해 잠금 해제할 수 있습니다.

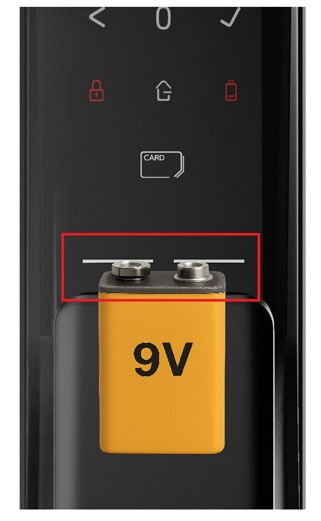

1. 스마트도어락 K100은 제품 전면 9V 단자를 통해 비상 전원을 공급할 수 있습니다. 9V 건전지를 준비해 주세요. 가까운 편의점에서 구매하실 수 있습니다.

2. 도어락 아웃바디 전면 단자에 건전지를 가져다 대어 비상 전원을 공급해 주세요. 잠시 기다리시면 "띠링" 소리와 함께 도어락이 동작합니다.

3. 방전 문제 해결 후 내부에서 배터리 8개를 듀라셀 또는 백셀과 같은 정품 알카라인 건전지로 모두 교체해 주세요. (망간 건전지, 저가형 건전지 사용 시 누액 발생으로 인한 고장의 원인이 될 수 있습니다)
