본 제품은 Zigbee 및 Thread를 지원하며, 디폴트 통신 방식은 Zigbee로 설정되어 있습니다.

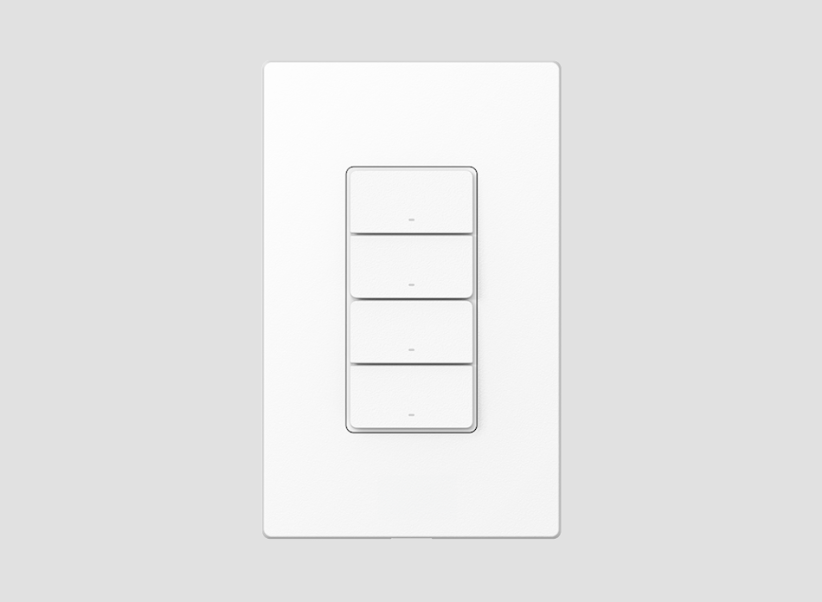

조명 스위치 H2 본체 × 1
사용자 설명서 × 1
고정 나사 세트 × 1
전선 커넥터 (와이어넛) × 1
배선 스티커 시트 × 1
항목 | 사양 |
|---|---|
전원 사양 | 220V AC, 60Hz, 최대 10A (저항 부하 기준) |
무선 프로토콜 | Zigbee, Thread, Bluetooth (KR은 기본 Zigbee) |
최소 부하 | 5W 이상 (중성선 없음 시), 무제한 (중성선 연결 시) |
작동 온도 | 0℃ ~ 40℃ |
작동 습도 | 0 ~ 95% RH (결로 없음) |
크기 | 119 × 74 × 42 mm |
리모트 버튼 조작 모드 | 한 번 누름 / 두 번 누름 / 길게 누름 (Zigbee 모드 자동화에 설정 가능) |
본 제품은 장난감이 아니므로 아이들의 손이 닿지 않도록 주의하세요.
본 제품은 실내 전용이며, 습기 많은 환경 또는 실외에서 사용하지 마세요.
물 또는 액체가 제품에 닿지 않도록 하세요. 습기는 제품 손상의 원인이 됩니다.
열원 근처에 설치하지 말고, 환기가 충분하지 않은 밀폐된 공간에는 설치하지 마세요.
제품 수리는 반드시 인증된 전문가에게 의뢰하세요. 임의로 분해하거나 수리하지 마세요.
본 제품은 스마트홈 시스템에 통합하여 사용하는 용도로 설계되었으며, 설명서에 기재된 용도 외의 사용이나 잘못된 설치로 인해 발생한 위험 및 손해에 대해 제조사는 책임지지 않습니다.
스마트 조명 스위치 설치는 전기관련 전문기술이 필요하므로, 전기기사 또는 기능사 자격증을 소지한 사람이 설치하여야 합니다. 안전을 위해서, 설치하기 전에 반드시 설치 설명서를 읽고 설치하여 주시기 바랍니다.
상가 혹은 사무실에 설치할 때에는 각 버튼에 연결되는 전등 용량을 확인해 주세요.
제품에 전열기구를 연결하거나 임의 개조 시, 고장의 원인이 됩니다.
리셋 시, 전등이 꺼질 수 있습니다.
제품 설치/서비스 또는 수리 시, 반드시 주 전원을 차단하세요.
해당 제품은 네트워크 스위치를 대체할 수 없습니다.
배선 구분:
L: 전원선 (검정 또는 빨강)
N: 중성선 (흰색 또는 회색)
L1, L2, L3: 조명 부하선
TW: 3-Way 회로용 통신선
G: 접지선
벽 내 스위치 박스에서 기존 스위치를 분리합니다.
모델별 배선 구성에 따라 연결합니다:
2버튼 1채널: 단일 회로 또는 3로 회로의 한쪽을 교체 설치 가능
2버튼 2채널 / 4버튼 3채널: 각 채널 버튼에 개별 조명 부하 연결
스위치를 박스에 나사로 고정하고, 프레임 → 플레이트 순으로 조립합니다.
전원을 복구한 후, 채널 버튼을 눌러 조명이 정상 작동하는지 확인합니다.
Aqara Home 앱에서 '장치 추가' → 조명 스위치 H2 선택 → 안내에 따라 설정을 진행합니다.
단일 회로 : 하나의 스위치에서 조명을 제어하는 일반적인 구조
3로 회로 (1채널 2버튼 스위치만 지원)
조명 외부 - 두 개의 스위치가 조명을 양쪽에서 제어하며, 조명이 바깥에 위치함
조명 사이 - 두 스위치 사이에 조명이 배치된 구성으로 배선 방식이 다름
※ 조명 스위치 H2를 하나만 사용하고, 반대편에는 일반 스위치 사용을 권장합니다.
깊이: 54mm 이상
너비: 50.8mm 이상
길이: 75mm 이상
스위치의 아무 버튼이나 두 번 누른 후, 3초 이내에 5초간 길게 누릅니다.
녹색 LED가 점멸하며 페어링 모드로 진입합니다.
앱(Aqara Home 또는 Matter 지원 앱)에서 '장치 추가'를 누른 뒤,
상단 Magic pair에 노출되는 장치를 선택하거나 목록에서 직접 선택합니다.
앱의 안내에 따라 설정을 완료합니다.
동작 | 기능 |
한 번 누름 | 조명 켜기/끄기 |
더블 클릭 후 5초 길게 누름 | 페어링 모드 진입 |
버튼 10회 빠르게 누름 | 공장 초기화 |
표시등 상태 | 의미 |
녹색 빠르게 3회 점멸 | 전원 인가됨 |
녹색 느리게 점멸 | Thread 페어링 대기 중 |
녹색 빠르게 점멸 | Thread 프로토콜 장치 탐색 중 |
녹색 1초 동안 점등 | 페어링 성공 |
노란색 빠르게 점멸 | Zigbee 프로토콜 장치 탐색 중 |
빨간색 상시 점등 | 장치 오프라인 |
빨간 느리게 3회 점멸 | 전압 불안정, 고전력 부하 필요 |
※ 본 기능은 Thread 모드에서만 사용 가능하며, Matter를 지원하는 HomeKit 허브(HomePod mini, Apple TV 4K 등)와 Thread Border Router가 필요합니다.
제품이 공장 초기화 상태인지 확인합니다. (버튼 10회 연속 클릭 → 녹색 점멸)
*제품이 현재 Zigbee 모드라면 앱을 통해 Thread 모드로 변경합니다.
iPhone에서 '홈(Home)' 앱을 실행합니다.
'+' 버튼을 누른 후 [액세서리 추가]를 선택합니다.
스위치 본체나 동봉된 매뉴얼에 인쇄된 Matter 코드 (QR 또는 숫자 코드) 를 스캔하거나 수동 입력합니다.
안내에 따라 액세서리 이름 설정, 방 설정 등을 마치면 스위치가 Apple Home에 추가됩니다.
참고사항:
Apple Home에 연동된 후에도 Aqara Home 앱을 병행 사용할 수 있습니다.
Matter 연동 후에는 Aqara Home, Apple Home 등 모든 Matter 지원 플랫폼에서 동시에 제어가 가능합니다.
Apple Home 앱에 Zigbee 모드로는 직접 연결되지 않습니다 (Zigbee는 Aqara 허브와 연동 시 Aqara Home 앱에서만 제어 가능).
앱 스토어에서 “Aqara Home”을 검색해 다운로드해주세요.
장치 추가
(1) 사용 설명서에 따라 앱에 허브를 추가하세요.
(2) 아카라 홈 앱을 실행하세요. 앱 메인화면에서 우측 상단의 “+” 버튼를 누르고 “장치 추가”를 선택하면 장치 추가 페이지로 이동합니다. “스위치 & 플러그” 탭에서 “스마트 조명 스위치 H2(1구 or 2구 or 3구)”를 선택하고 화면에 보이는 대로 따라 하십시오.
만일 연결에 실패하였다면, 허브를 스위치에 가깝게 옮긴 후 전원을 투입하고 다시 시도해 보세요.
Q1. Zigbee 모드에서 Thread 모드로 전환하려면?
Aqara Home 앱을 설치하고, Wi-Fi 및 Bluetooth를 활성화하세요.
아무 버튼을 10회 연속 눌러 공장 초기화하세요.
녹색 점멸 시, '액세서리 추가' → Thread 프로토콜 선택 → 앱 안내에 따라 설정
Q2. Thread 모드에서 Zigbee 모드로 전환하려면?
Aqara Home 앱을 설치하고, Wi-Fi 및 Bluetooth를 활성화하세요.
아무 버튼을 10회 연속 눌러 공장 초기화하세요.
노란색 점멸 시, '액세서리 추가' → Zigbee 프로토콜 선택 → 앱 안내에 따라 설정
