본 제품(1구/2구/3구)은 아카라 허브가 필요합니다.
본 제품은 장난감이 아닙니다. 어린이를 이 제품에서 떨어뜨려 주십시오.
본 제품은 실내 사용을 위해 설계되었습니다.
습한 환경이나 실외에서 사용하지 마십시오.
수분에 주의하십시오. 제품에 물이나 다른 액체를 엎지 마십시오.
이 제품을 열원 근처에 두지 마십시오. 정상 환기가 없는 상태에서 보관하지 마십시오. 본 제품을 스스로 수리하지 마십시오. 모든 수리 작업은 인가된 전문가에 의해 수행되어야 합니다.
본 제품은 가정 생활의 품질을 향상시키고 기기 상태를 알려주는 데 적합합니다. 사용자가 제품 사용 지침을 위반할 경우, 제조사는 어떠한 리스크나 재산 손실에 대해 책임지지 않습니다.
스마트 조명 스위치 설치는 전기관련 전문기술이 필요하므로, 전기기사 또는 기능사 자격증을 소지한 사람이 설치하여야 합니다. 안전을 위해서, 설치하기 전에 반드시 설치 설명서를 읽고 설치하여 주시기 바랍니다.
해당 제품은 실내용 조명 스위치입니다. 옥외의 고습한 환경에서 사용하지 마십시오.
상가 혹은 사무실에 설치할 때에는 각 버튼에 연결되는 전등 용량을 확인해 주세요.
해당 제품을 열원 근처에 설치하지 마십시오.
제품에 전열기구를 연결하거나 임의 개조 시, 고장의 원인이 됩니다.
리셋 시, 전등이 꺼질 수 있습니다.
제품 설치/서비스 또는 수리 시, 반드시 주 전원을 차단하세요.
해당 제품은 네트워크 스위치를 대체할 수 없습니다.

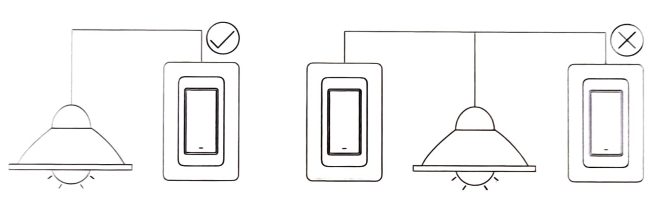

해당 제품은 단로 1구, 2구 또는 3구 스위치에만 사용할 수 있습니다. 3로 스위치 설치로 인한 제반 문제 및 설치 불량은 설치자의 책임이며, 이 경우 무상 서비스를 받으실 수 없습니다.
아래 그림은 2구 스위치를 예시로 든 예제입니다. 조명선 부분 (L1,L2,L3)을 제외하고 1구/2구/3구 모두 동일 합니다.
배선 전에 회로 차단기 또는 퓨즈 박스에서 전원이 꺼져 있는지 확인하십시오!

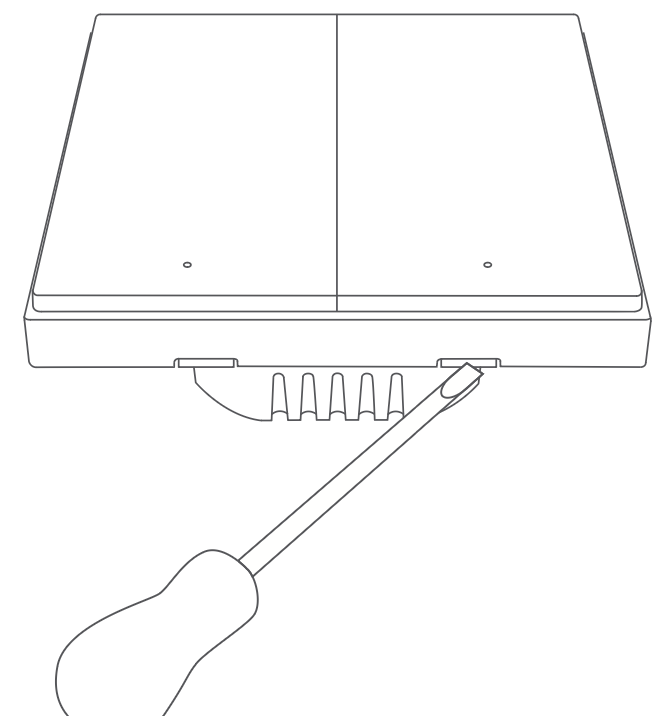

(1) 평판 블레이드 스크루드라이버를 사용하여 스위치 패널을 엽니다.

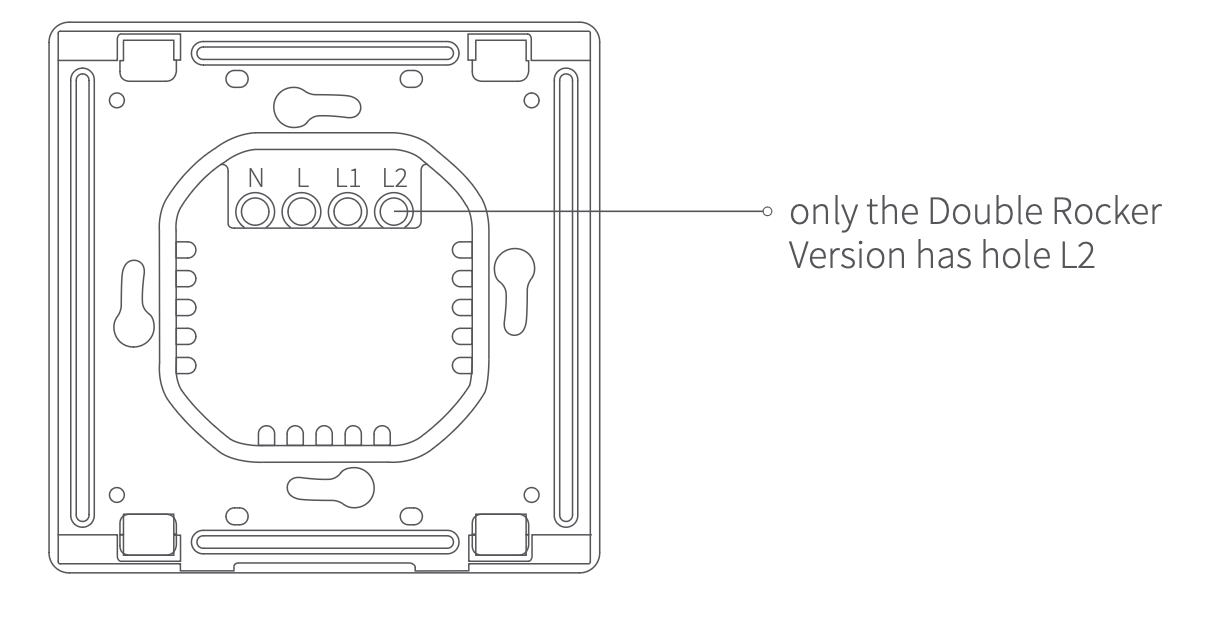

(2) 나사 드라이버로 스위치 뒷면의 터미널 나사를 풀어주고, 라이브 와이어를 L 구멍에 연결하고, 중성 와이어를 N 구멍에 연결하며, 로드(조명) 와이어를 L1 및 L2 구멍에 연결합니다(각각 왼쪽 및 오른쪽 버튼에 해당). 정확한 배선을 확인한 후 터미널 나사를 조이십시오.
(참고/차이점) 1구: L1 2구: L1, L2 3구: L1, L2, L3

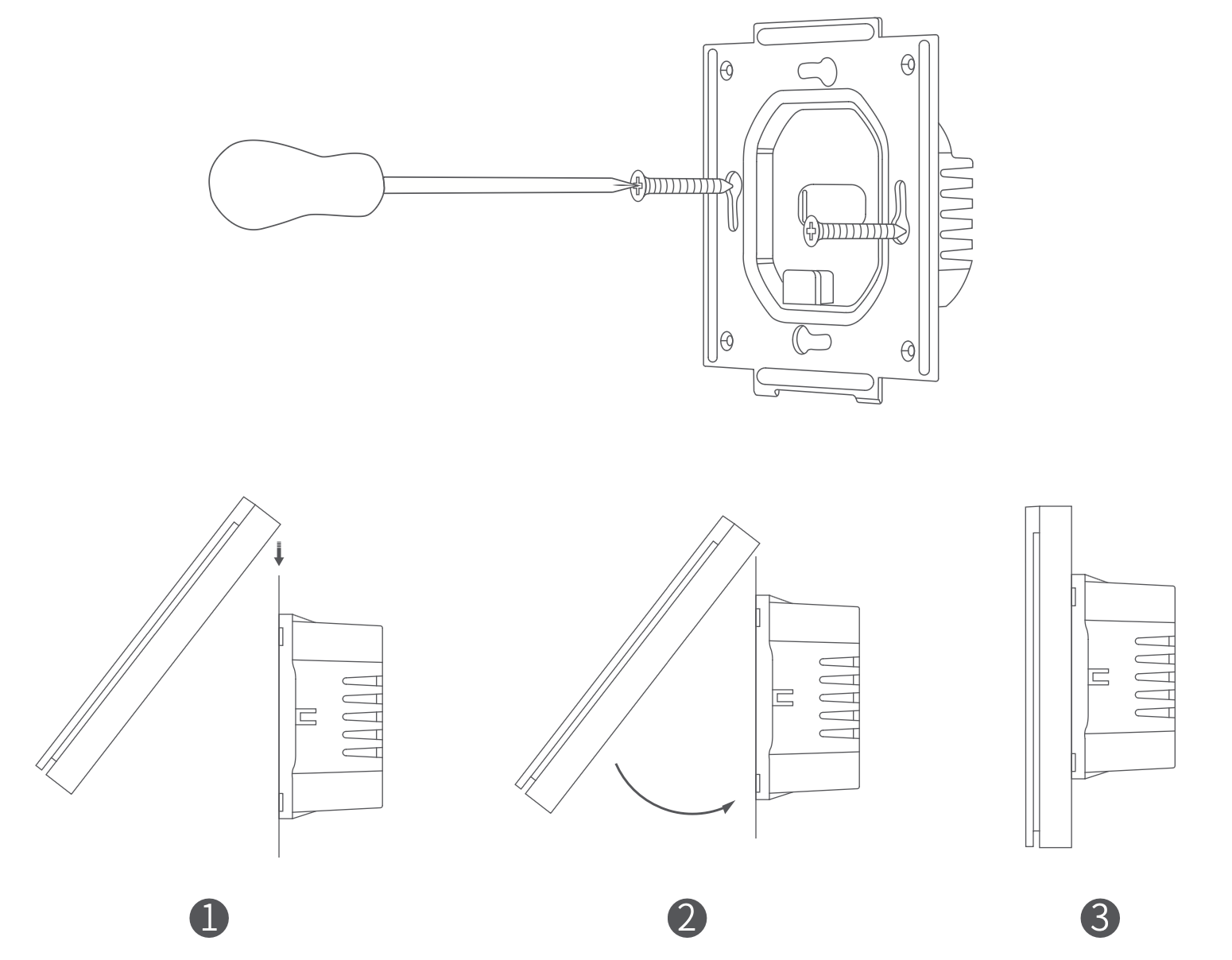

(3) 동봉된 나사를 사용하여 스위치를 벽 연결 상자에 부착하고, 스위치 플레이트를 설치하십시오
(4) 전원 차단기에서 전원을 켜고, 버튼을 눌러 스위치를 테스트하십시오. 조명이 정상적으로 제어되면 스위치가 올바르게 작동하는 것입니다.
앱 스토어에서 “Aqara Home”을 검색해 다운로드해주세요.
장치 추가
(1) 사용 설명서에 따라 앱에 허브를 추가하세요.
(2) 아카라 홈 앱을 실행하세요. 앱 메인화면에서 우측 상단의 “+” 버튼를 누르고 “장치 추가”를 선택하면 장치 추가 페이지로 이동합니다. “스위치 & 플러그” 탭에서 “스마트 조명 스위치 H1(1구 or 2구 or 3구), 중성선 필요)”를 선택하고 화면에 보이는 대로 따라 하십시오.
만일 연결에 실패하였다면, 허브를 스위치에 가깝게 옮긴 후 전원을 투입하고 다시 시도해 보세요.

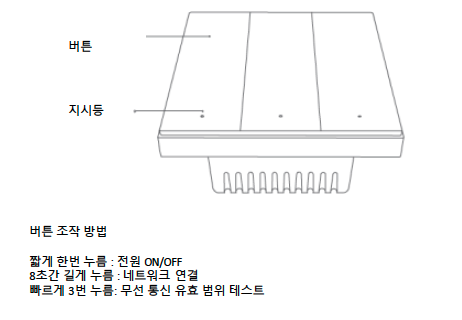

조명 스위치의 버튼을 빠르게 3번 클릭하세요. 허브에 음성프롬프트가 나올 경우, 디바이스와 허브가 정상적으로 통신할 수 있다는 것을 나타냅니다.

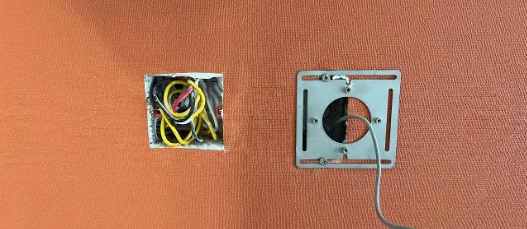

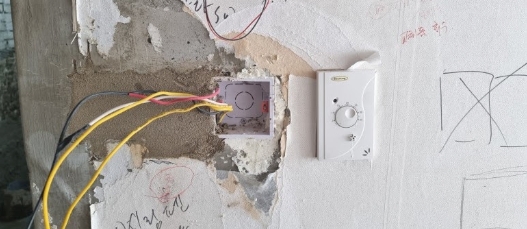

스위치 박스가 크더라도 시공 방식에 따라 깔끔한 마감이 가능합니다. 사진 예시처럼 매립 >> 폼으로 고정 >> 도배 또는 필름 마감 순으로 진행하시면 됩니다.

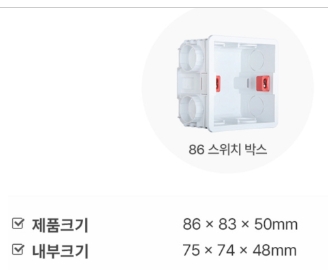

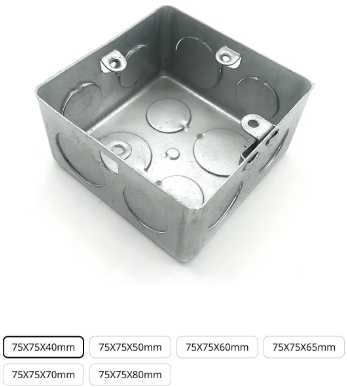

스위치 박스 크기 때문에 마감에 문제가 우려될 경우 보다 작은 사이즈의 스틸 스위치 박스 적용도 고려해 보실 수 있습니다. 참고로 알리익스프레스에서 다양한 규격 선택도 가능합니다.

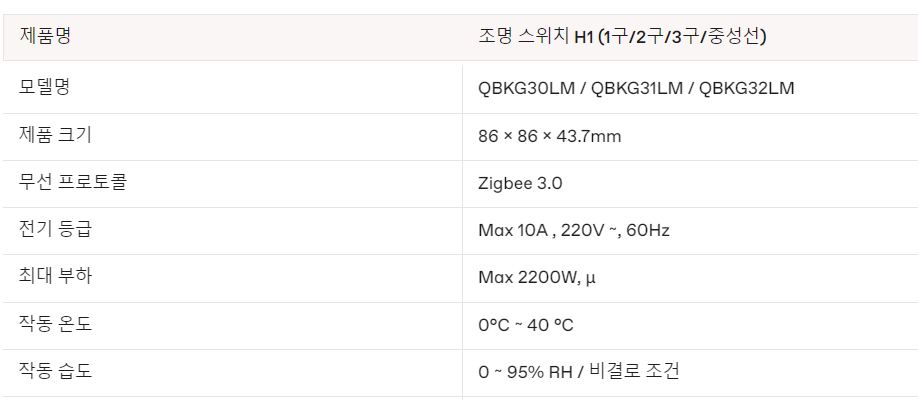

조명 스위치 H1은 기술 스펙은 다음과 같습니다.
최대 부하를 초과할 경우 : 스위치를 켜자 마자 꺼집니다. (사용 불가)
LED 조명 부하를 초과한 경우 : 당장 문제가 발생하지는 않지만 전원이 켜질 때 돌입 전류가 순간적으로 높아지는 특성으로 인해 장기간 사용시 릴레이 협착 증상이 발생할 수 있습니다. (항상 켜짐 상태가 되는 문제)

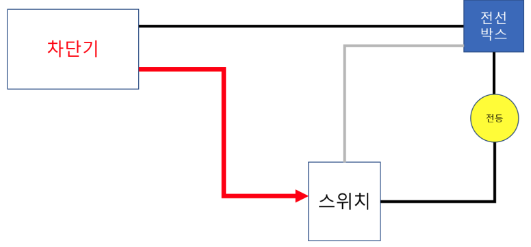

중성선 시공이 필요합니다. (회색으로 표시된 선이 중성선)
