6인치 다운라이트 패키지는 고급 상업공간용 COB(Chip On Board) 타입의 프리미엄 조명 솔루션입니다. 부티크 매장, 갤러리, 고급 식당 등 럭셔리 상업 공간에 최적화된 스마트 조명 시스템으로, 뛰어난 연색성과 스마트홈 연동 기능을 제공합니다.
아카라라이프 다운라이트 D6 × 1개
스마트 디머 컨트롤러 T1Pro × 1개
구매 전 필수 확인사항본 패키지는 DC 36V 정전류 방식을 지원합니다. 설치 전 천장 개구부 높이가 최소 118mm 이상 확보되어 있는지 반드시 확인하시기 바랍니다.
항목 | 사양 |
|---|---|
제품명 | 아카라라이프 다운라이트 D6 |
외형 치수 | ∅117 × H118mm |
컷아웃 사이즈 | ∅105mm |
소비 전력 | 20W |
입력 전압 | DC 36V |
입력 전류 | 550mA (최대) |
연색성 | CRI 90Ra |
색온도 | 2700K ~ 6000K (조절 가능) |
빔 각도 | 75° |
틸트 각도 | ±30° |
재질 | 알루미늄 다이캐스팅 |
마감 | 화이트 |
항목 | 사양 |
|---|---|
제품명 | 스마트 디머 컨트롤러 T1Pro |
모델명 | SSWQD02LM |
외형 치수 | 135 × 30 × 20mm |
정격 입력 | AC 220V |
입력 전류 | 0.05A |
출력 전압 | Max. 59VDC |
출력 파워 | Max. 20W |
통신 방식 | Zigbee 3.0 |
ta /tc | 50℃ / 75℃ |
Made in Korea : 국내 생산으로 높은 신뢰성과 품질 보장
고연색성: Ra90+ 자연광에 가까운 빛으로 생생한 색감 표현
프리미엄 COB LED: 국내 유일 6인치 IoT COB 다운라이트
편안한 조명: 눈부심 방지 글라스, 플리커 프리 구현
안정적 통신: Zigbee 3.0 기반 로컬 통신으로 안정적인 제어
뛰어난 내구성: 다이캐스팅 알루미늄 방열판으로 우수한 방열성능
홀쏘 또는 지그쏘 (∅105mm 컷아웃용)
드라이버 세트
전선 연결용 도구
멀티미터 (전압 확인용)
줄자 및 마킹 도구
천장 두께: 최소 118mm 이상 확보 (필수)
컷아웃 직경: ∅105mm 정확히 가공
전원 공급: AC 220V 확보
환기 공간: SMPS 컨트롤러 주변 충분한 공기 순환 공간 확보
안전 주의사항설치 전 반드시 전원을 차단하고 작업하시기 바랍니다. 전기 관련 작업은 자격을 갖춘 전기 기술자가 수행해야 합니다.
Step 1: 설치 위치를 정확히 마킹합니다.
Step 2: ∅105mm 홀쏘를 사용하여 천장에 구멍을 가공합니다.
Step 3: 가공된 구멍의 직경과 깊이를 확인합니다.
Step 4: 다운라이트 D6의 전원 케이블을 스마트 디머 컨트롤러T1 출력단에 연결합니다.
화이트 → 드라이버 W단자
흑색 → 드라이버 C 단자
적색 → 드라이버 V+ 단자

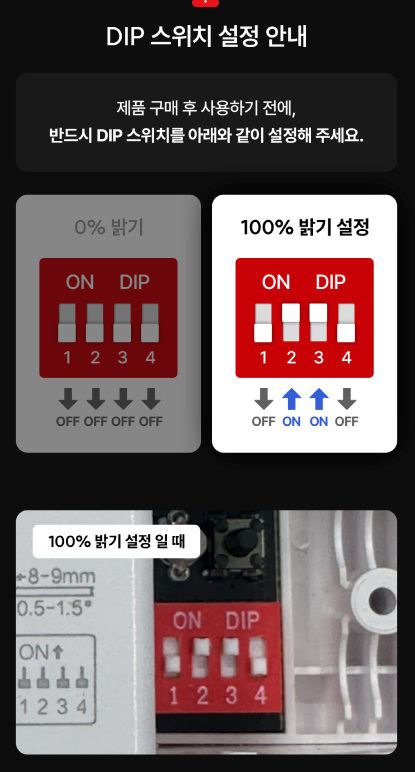

Step 5: DIP 스위치를 설정합니다.
1 → 아래
2 → 위
3 → 위
4 → 아래
Step 6: 천장의 AC 전원선과 디머 컨트롤러의 N, L단자와 연결해줍니다. (전선 규격: 0.75 ~ 1.5sq )
Step 7: 다운라이트를 천장 구멍에 삽입합니다.
Step 8: 스프링 클립을 이용하여 천장에 고정합니다.
Step 9: 틸트 각도를 조정합니다 (±30° 범위 내).
Step 10: 모든 연결이 완료되면 전원을 투입합니다.
Step 11: 다운라이트가 정상적으로 점등되는지 확인합니다.
스마트폰에서 Aqara Home 앱을 다운로드하여 설치합니다.
아카라 디머 컨트롤러 T1Pro는 Zigbee 3.0 프로토콜을 사용하므로 Aqara Hub (M2 또는 M3)가 필요합니다.
Step 1: Aqara Home 앱을 실행하고 "기기 추가"를 선택합니다.
Step 2: "아카라 디머 컨트롤러 T1 Pro"를 검색하여 선택합니다.
Step 3: 드라이버의 페어링 버튼을 3초간 누릅니다.
Step 4: 앱의 안내에 따라 페어링을 완료합니다.
기본 제어: 무선 노브스위치 H1 (클릭: 온/오프, 회전: 디밍, 눌러서 회전: 색온도 조정)
시나리오 제어: 무선 2구 스위치 H1 (창의 조명, 집중 조명, 발표 조명 시나리오 설정)
Aqara Home
SmartThings
Apple HomeKit
Google Home
전원 공급 상태 확인 (AC 220V)
드라이버와 다운라이트 연결선 확인
드라이버 LED 표시등 상태 확인
Aqara Hub 연결 상태 확인
Zigbee 네트워크 거리 및 신호 강도 확인
기기 재페어링 시도
다운라이트의 전원 케이블 결선 상태 재확인
중요 안전 수칙
설치 및 유지보수 작업 전 반드시 전원을 차단하시기 바랍니다.
젖은 손으로 전기 부품을 만지지 마시기 바랍니다.
정격 전압 및 전류를 초과하여 사용하지 마시기 바랍니다.
드라이버는 환기가 잘 되는 곳에 설치하시기 바랍니다.
임의로 분해하거나 개조하지 마시기 바랍니다.
화재 위험이 있는 가연성 물질 근처에 설치하지 마시기 바랍니다.
설치 작업은 자격을 갖춘 전기 기술자가 수행해야 합니다.
본 제품은 구매일로부터 1년간 무상 A/S를 제공합니다. 단, 사용자 부주의나 임의 개조로 인한 고장은 보증 범위에서 제외됩니다.
제품 수명이 다한 후에는 환경 보호를 위해 전자제품 재활용 센터를 통해 올바르게 폐기하시기 바랍니다.
