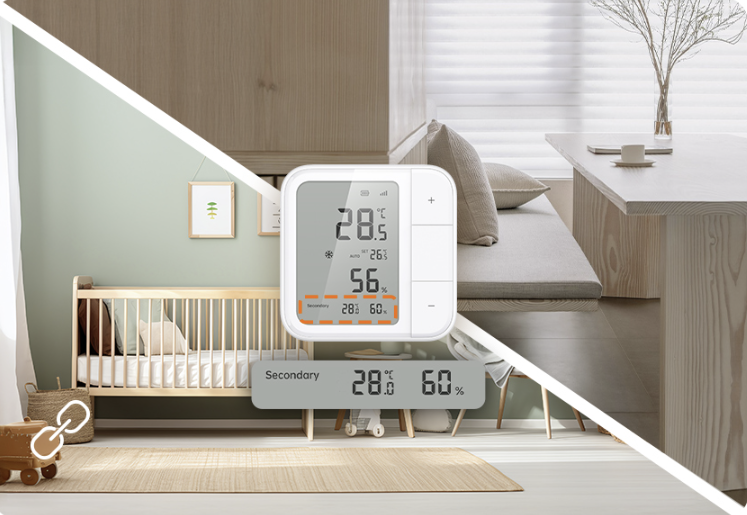

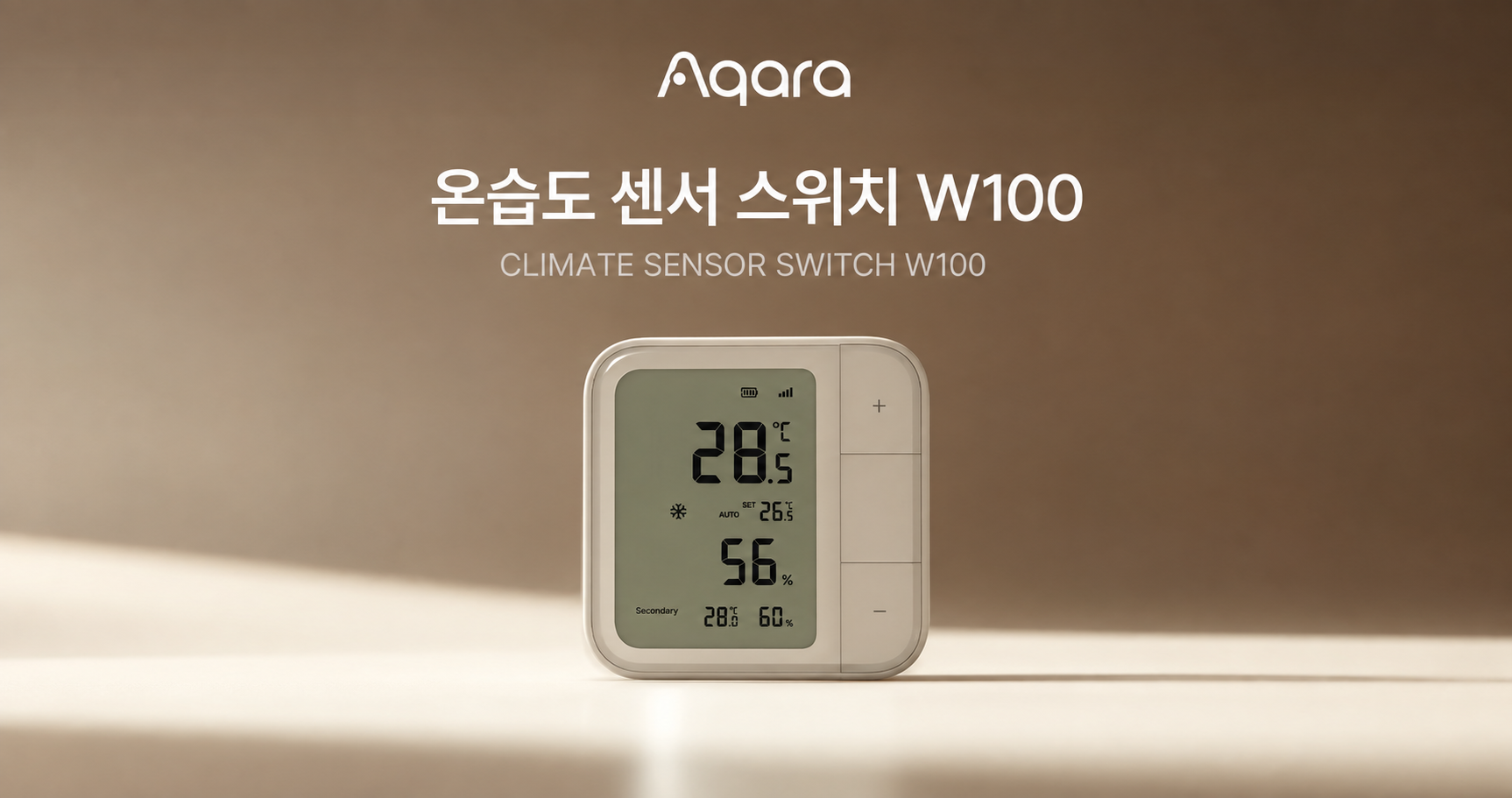

온습도 스위치 W100

• 아카라 온습도 스위치W100은 화면이 탑재된 고정밀온습도센서로 Zigbee 및 Thread 이중프로토콜을지원

• 실내 온도 및 습도를 실시간으로 측정 및 기록 할 수 있으며, 추가 온습도 센서 연동, 3개의 커스터마이징 가능한 버튼, Aqara 온도 조절기 연동, Matter생태계 연동 등을 통해 더욱편리하고스마트한홈 자동화를 제공

(일부기능은아카라플랫폼에서만지원가능)

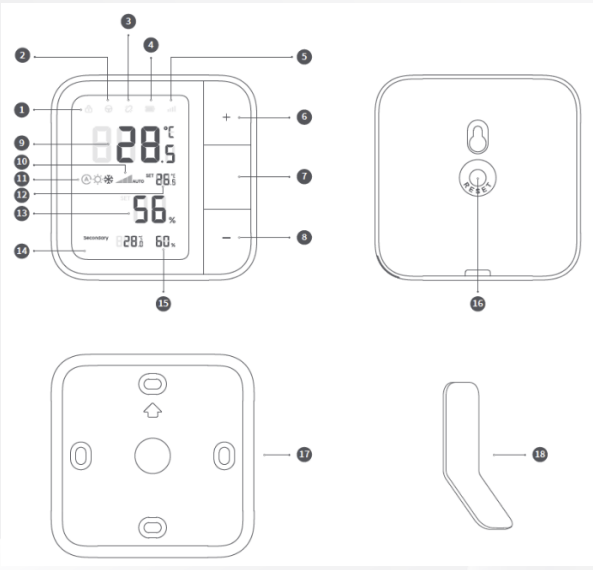

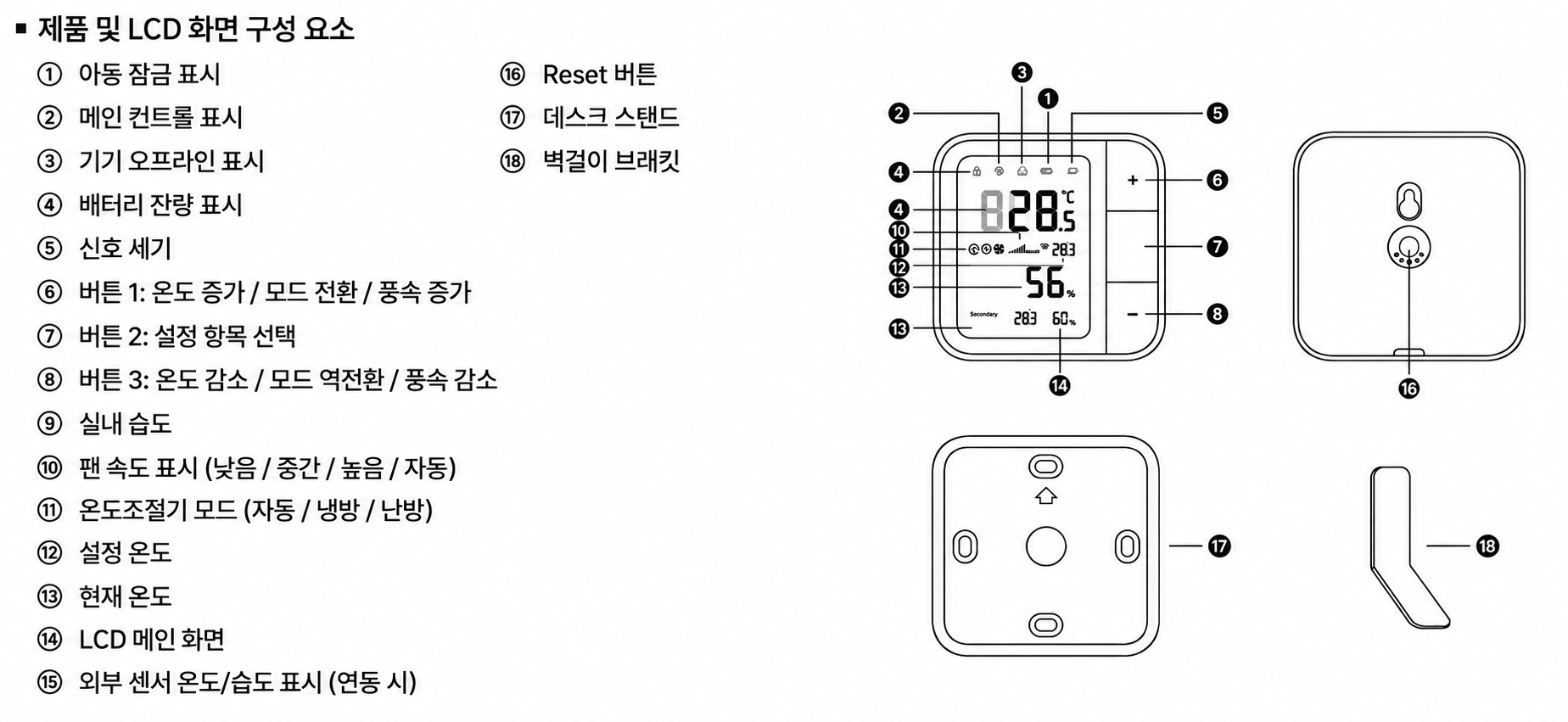

① 아동잠금표시 ② 메인컨트롤표시 ③ 기기오프라인표시 ④ 배터리잔량표시 ⑤ 신호세기

⑥ 버튼1: 온도증가/ 모드전환/ 풍속증가 ⑦ 버튼2: 설정항목선택 ⑧ 버튼3: 온도감소/ 모드역전환/ 풍속감소 ⑨ 실내습도 ⑩ 팬속도표시(낮음/ 중간/ 높음/ 자동) ⑪ 온도조절기모드(자동/ 냉방/ 난방) ⑫ 설정온도 ⑬ 현재온도 ⑭ LCD 메인화면 ⑮ 외부센서온도/습도표시(연동시) ⑯Res et 버튼

⑰데스크스탠드 ⑱별걸이브래킷

• 버튼을실수로조작하는것을방지하기위해버튼동작을비활성화하는기능

• 방법: ‘+’와‘-’ 버튼을동시에2초간누르기

• LCD 화면에표시되는온도의단위를℃ / ℉로전환

• 방법: ‘+’와‘-’ 버튼을짧게동시에누르기

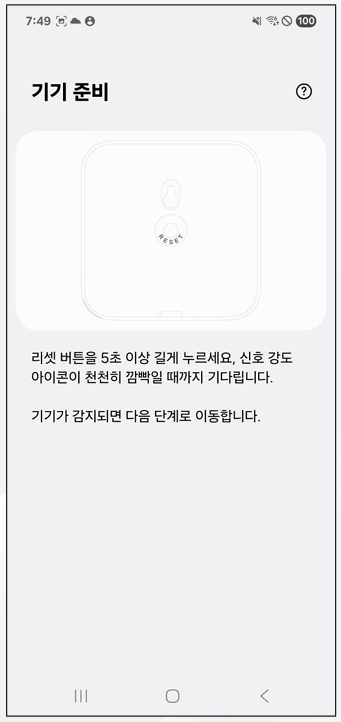

• 초기화: 기존설정을유지하며네트워크정보만초기화, “Reset 버튼 5초간누르기”

• 공장 초기화: 모든 정보를 삭제, “Rest 버튼 10회클릭”

1) W100 스위치는 최신 제품이라 <Matter> 규격과 <Zigbee> 규격을 동시 지원해요. E1허브는 <Zigbee> 지원하는 허브입니다. 꼭 기억해주세요.

2) W100 스위치는 뒷면에 있는 커버를 열어주세요. 그 안에는 QR코드와 리셋버튼이 보입니다. 리셋버튼을 7초동안 누르세요. 그러면 W100 제품 화면에서 안테나가 깜빡거립니다. 안테나 막대기가 4개가 보이면, 앱 연동 준비가 되었습니다.

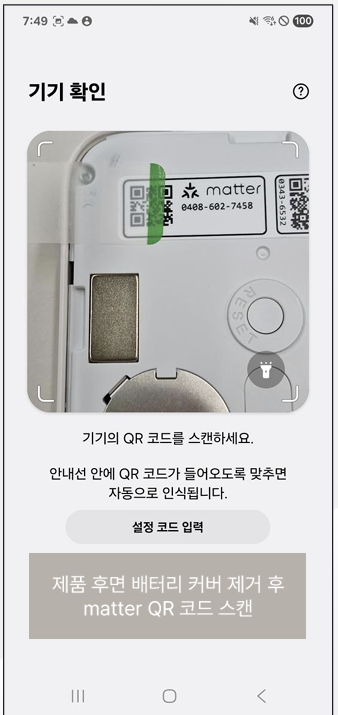

3) 아카라 홈 앱에서 [ 장치 추가> 센서> W100 Matter 스위치 버튼> 다음단계> QR스캔 하기]를 하고, 뒷면의 Matter QR코드를 촬영하여 일단 장치를 인식시키세요.

그리고, [장치 프로토콜 선택> Zigbee 프로토콜로 전환하기]를 눌러주세요. 왜냐구요? E1허브는 Zigbee 프로토콜로만 통신하거든요. 만약, M3 허브를 이용 중이시면 Matter 프로토콜을 유지하시면 되요.

펌웨어 전송 중일 때는 화면을 반드시 유지시켜주세요. 1분 정도 기다리면 완료가 됩니다.

[허브 연결> E1 허브를 클릭> 연결 중입니다> 추가 성공> 다음 버튼> ] 을 누르면, 드디어 완료되었습니다.

4) 자 이제, E1 허브도 장치 추가 완료, K100 도어락도 장치 추가 완료, W100 스위치도 장치 추가되었어요.

1) 이제 W100 스위치의 가운데 버튼을 누르면, K100 도어락 문이 열리도록 설정합니다. 먼저 조건을 설정해볼까요? Aqara Home 앱> 자동화 버튼> 자동실행 탭> 우상단 + 버튼> 자동실행 추가 화면이 뜹니다.

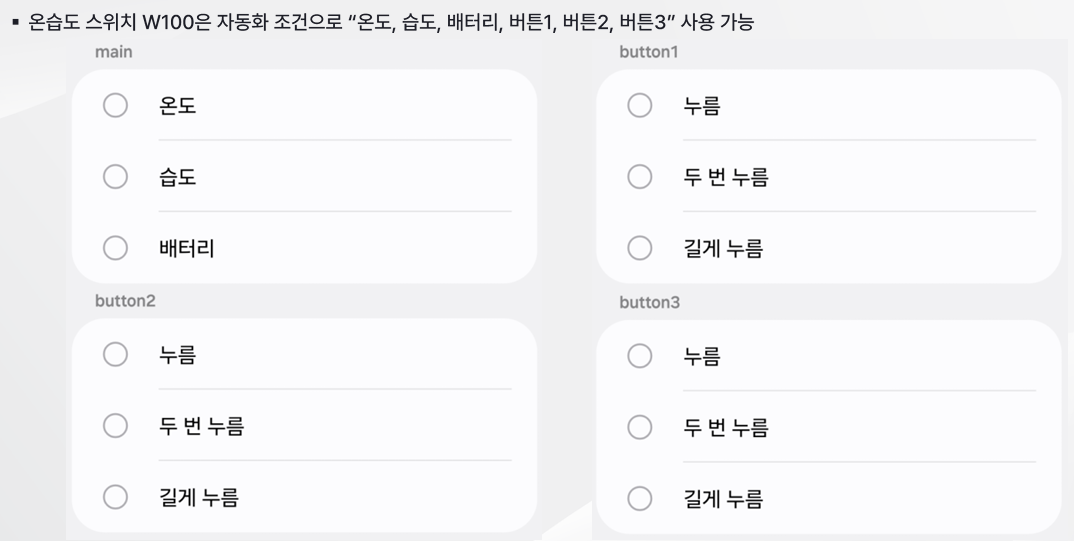

2) [시작 조건] 내 트리거 조건 추가 클릭> 장치> 온습도 스위치 w100> 가운데 키를 한번 누르세요. 여기까지 <조건>을 설정하였습니다.  이어서, [실행동작] 내 작업 추가> 장치> 도어락> 열기> 를 클릭하면, 조건에 따른 실행 동작을 설정한 것입니다.

3)  우상단에 있는 <저장> 버튼을 누르면, 보안 경고가 나와요. 원격에서 문을 열 수 있다는 위험을 인지하셨으면, 확인 V 누르시면, 자동화 설정이 저장됩니다.

4)    이제 W100 스위치로 문을 열어보세요.

▪아카라 온습도

※ W100 은 스위치 W100 제품 생산 시 "THREAD 프로토콜"이 기본 설정되어 있으며, 설정 변경 시 아카라 허브는 필요하지 않습니다.

▪설정 방법

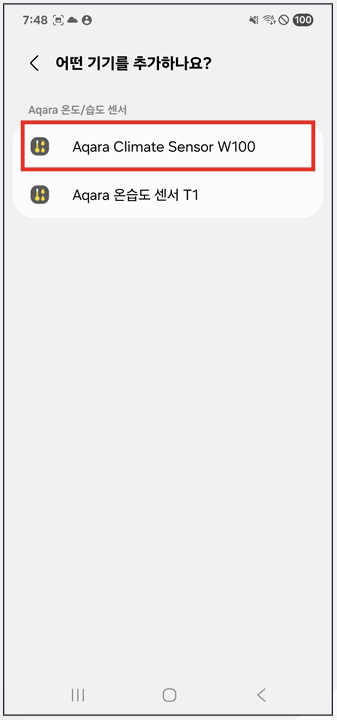

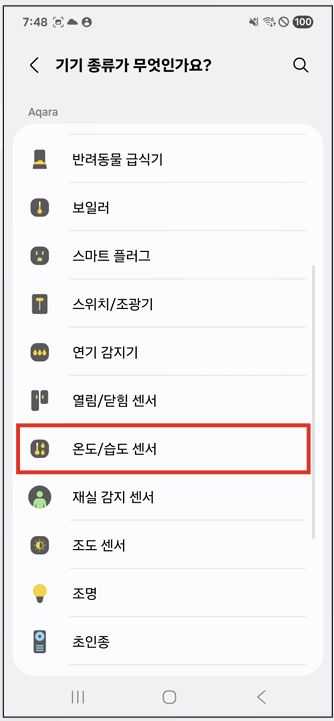

아카라 홈 앱 : 장치 추가 프로토콜 > SmartThings에 등록할 온습도 스위치 W100 선택

"Thread 프로토콜” 설정 및 저장한 후 앱 종료
