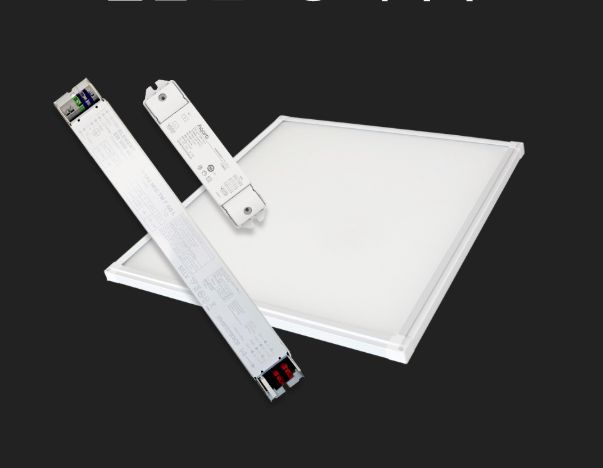

아카라 0-10V 컨트롤러 × 1개
인벤트로닉스 0-10V 정전류 드라이버 50W × N개
에스필 슬림 면조명 (M바 또는 T바) × N개
항목 | M바형 (Flatlight M1) | T바형 (Flatlight T1) | 공통 사양 |
|---|---|---|---|
치수 (mm) | L640 × W640 × H30 | L594 × W594 × H16 | - |
전력 소비 | 45W | 45W | - |
입력 전압 | DC 36V | - | |
입력 전류 | 1250mA (Max) | - | |
색온도 | 3000K ~ 5700K (조절 가능) | ||
연색성 (CRI) | Ra90 | ||
광각 | 108° | ||
재질 | Aluminium, PS | ||
통신 프로토콜 | Zigbee 3.0 | ||
디밍 범위 | 10% ~ 100% |
M바 면조명 본체 × 1개
인벤트로닉스 SMPS × 1개 (결선 완료)
목재용 나사 50mm × 6개
앙카 × 6개
나사 커버 15mm × 6개
십자머리 펜헤드 정밀 나사 5mm × 3개
컨트롤러 결합용 스티커 × 2개
T바 면조명 본체 × 1개
인벤트로닉스 SMPS × 1개 (결선 완료)
십자머리 펜헤드 정밀 나사 5mm × 3개
아카라 0-10V 컨트롤러 × 1개
0.75sq 전선 (결선용)
국내 생산으로 높은 신뢰성과 품질을 보장합니다. 연색성 90 이상의 자연광에 가까운 빛으로 피부, 음식, 인테리어 색감을 더욱 생생하게 표현합니다.
단 하나의 0-10V 컨트롤러로 최대 20개의 아카라라이프 슬림 면조명을 안정적으로 제어할 수 있어 설치 비용과 복잡성을 대폭 절감합니다.
여러 조명을 하나의 컨트롤러에서 직접 제어하여 켜짐·꺼짐이 시간차 없이 동시에 이뤄져 깔끔하고 고급스러운 공간을 연출합니다.
Zigbee 프로토콜 기반 로컬 통신으로 지연 없는 제어가 가능하며, 인터넷 연결이 불안정해도 안정적으로 작동합니다.
⚠️ 설치 전 주의사항 • 전원 결선 시 L, N선은 0.75~1.5sq 사용 필요 (VCTF 0.75sq 필수 부자재 포함) • 통신선 결선 시 18~24AWG 제품 사용 (22AWG 제품 필수 부자재 포함) • 전기 작업은 반드시 전문가가 수행해야 합니다.
천장 준비: 설치할 천장의 구조를 확인하고 적절한 고정 방법을 선택합니다.
전원 배선: 천장에서 나온 전원선(L, N)을 LED 정전류 드라이버에 연결합니다.
제어 신호선 연결: 아카라 0-10V 컨트롤러의 CCT+, DIM+ 신호선을 각 드라이버에 병렬 연결합니다.
면조명 연결: LED 정전류 드라이버의 출력선(CW+, CW-, WW+, WW-)을 면조명에 연결합니다.
고정 및 마감: 면조명을 천장에 안전하게 고정하고 모든 연결을 확인합니다.
여러 개의 면조명을 설치할 경우, 각 LED 정전류 드라이버를 병렬로 연결하여 단일 컨트롤러로 제어할 수 있습니다. 최대 20개까지 연결 가능합니다.
설치 팁: 신호 선의 경우 수백 미터까지 거리 제한이 없으므로, 넓은 공간에서도 안정적으로
사용할 수 있습니다.
스마트폰에서 '아카라 홈(Aqara Home)' 앱을 다운로드합니다.
계정을 생성하거나 기존 계정으로 로그인합니다.
아카라 허브를 먼저 설치하고 앱에 등록합니다.
앱 메인 화면에서 '+' 버튼을 눌러 디바이스 추가를 선택합니다.
'조명' 카테고리에서 '0-10V 컨트롤러'를 선택합니다.
화면의 안내에 따라 컨트롤러의 페어링 버튼을 누릅니다.
검색 완료 후 디바이스 이름을 설정합니다.
기능 | 설명 |
|---|---|
온/오프 | 조명의 전원을 켜거나 끕니다 |
밝기 조절 | 10%~100% 범위에서 밝기를 조절합니다 |
색온도 조절 | 3000K(따뜻한 빛)~5700K(차가운 빛) 조절 |
시나리오 설정 | 시간대별 자동 제어 및 다양한 조명 모드 설정 |
무선 노브스위치 H1: 한 번 클릭으로 온/오프, 회전으로 디밍, 눌러서 회전으로 색온도 조정
무선 2구 스위치 H1: 시나리오 제어용 (창의 조명, 집중 조명, 발표 조명 등)
지원 플랫폼: 아카라 홈, 애플 홈킷, 구글 어시스턴트, Matter
전기 작업은 반드시 자격을 갖춘 전문가가 수행해야 합니다.
제품 설치 전 반드시 전원을 차단하고 작업하세요.
습기가 많은 곳이나 직접적인 물기에 노출되지 않도록 주의하세요.
지정된 전압(DC 36V) 이외의 전원을 사용하지 마세요.
증상 | 원인 | 해결방법 |
|---|---|---|
조명이 켜지지 않음 | 전원 연결 불량 | 전원선 연결 상태 확인, 전원 공급 상태 점검 |
앱에서 제어되지 않음 | 통신 연결 문제 | 허브 연결 상태 확인, 디바이스 재등록 |
밝기/색온도 조절 불가 | 신호선 연결 불량 | CCT+, DIM+ 신호선 연결 상태 확인 |
일부 조명만 동작 | 개별 드라이버 문제 | 각 드라이버 전원 및 신호선 연결 개별 점검 |
보증 기간: 구매일로부터 1년 무상 A/S
보증 범위: 제조상 결함으로 인한 고장 (사용자 과실 제외)
부자재 교체나 추가 구매가 필요한 경우 공식 쇼핑몰에서 구매 가능합니다.
공식 쇼핑몰: aqaralife.shop
© 2024 Aqara Life Korea. All rights reserved. 본 메뉴얼의 내용은 제품 개선을 위해 사전 예고 없이 변경될 수 있습니다.
